Hộp phân phối quang chuyên nghiệp để quản lý sợi quang đáng tin cậy

Nguyên Nhấtnhà máyHộp phân phối quang(ODB), thường được sử dụng thay thế cho nhau với FDB (Hộp phân phối cáp quang), là thiết bị kết nối vật lý quan trọng trong Mạng truy cập quang. Nó chủ yếu được sử dụng để kết nối, phân nhánh và điều phối cáp trung chuyển và cáp phân phối (hoặc cáp thả).

Chức năng chính

cácODBhoạt động như một "trạm phân phối" trong Mạng phân phối quang (ODN):

Kết nối & Phân phối: Tạo điều kiện thuận lợi cho việc phân nhánh cáp trục thành nhiều đường dây thuê bao.

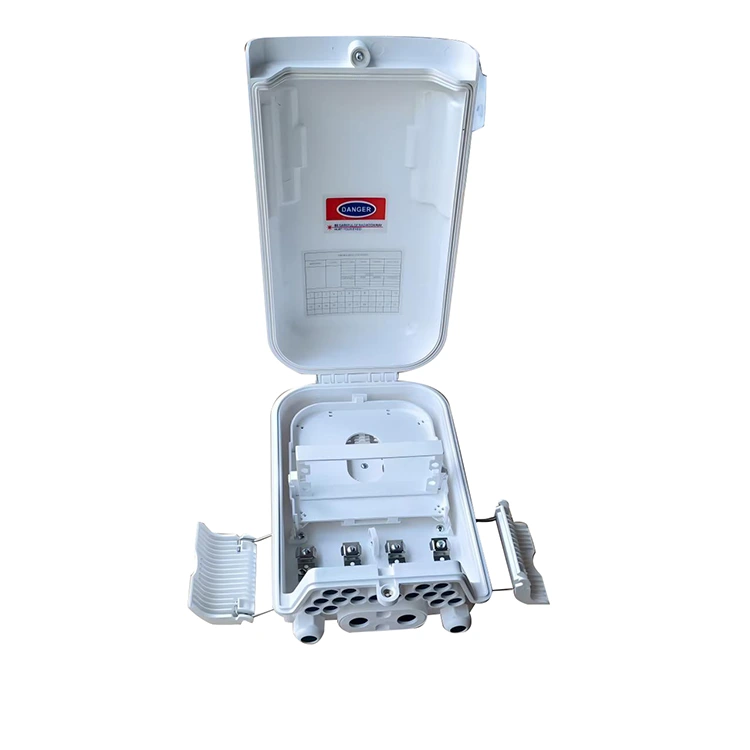

Bảo vệ sợi quang: Cung cấp khả năng chống bụi, chống thấm nước (lên đến IP65 cho các mẫu ngoài trời) và bảo vệ cơ học cho các mối nối nóng chảy dễ vỡ, bộ chuyển đổi và bím tóc.

Tách quang: Nhiều kiểu máy có thể chứa bộ chia PLC để phân chia một tín hiệu quang duy nhất cho nhiều thiết bị đầu cuối gia đình hoặc văn phòng.

Quản lý sợi: Cung cấp không gian dành riêng cho việc cuộn dây và lưu trữ sợi thừa, đảm bảo bán kính uốn luôn ở trên 30mm để tránh mất tín hiệu.

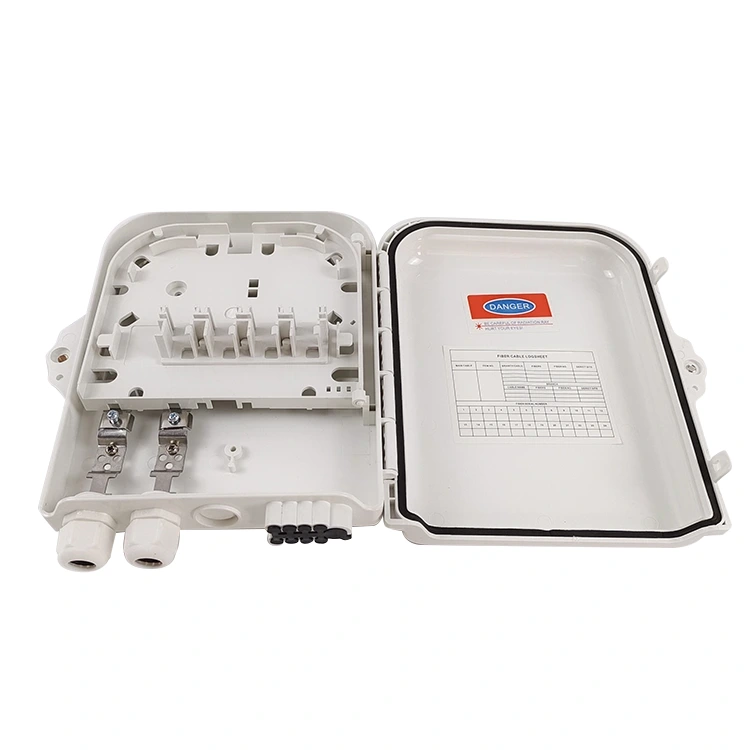

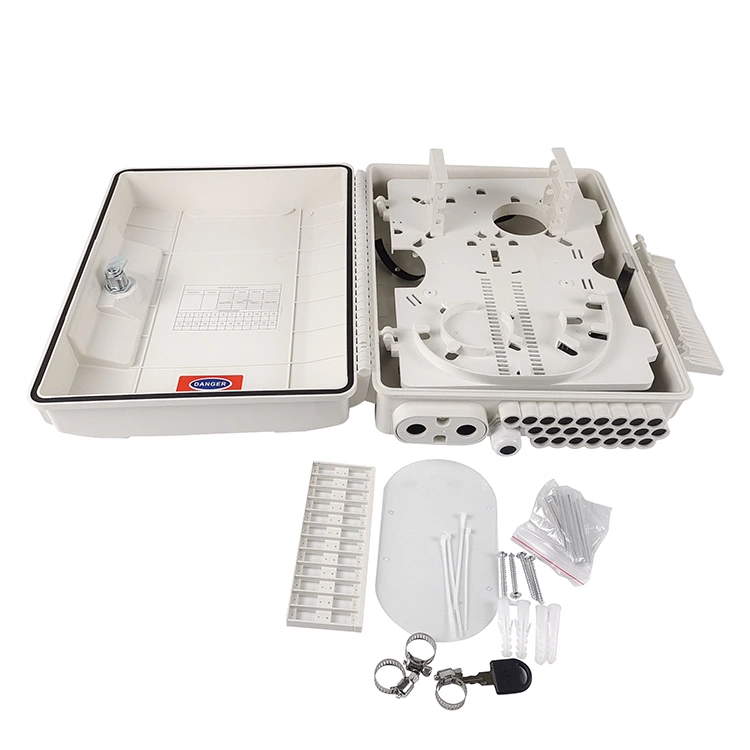

Linh kiện bên trong

Vỏ bọc: Được làm bằng thép cán nguội, thép không gỉ hoặc nhựa kỹ thuật (ABS/PC) cho nhiều môi trường khác nhau.

Cổng vào/ra: Được trang bị gioăng chống nước hoặc kẹp cáp để cố định sợi quang.

Khay nối: Được sử dụng để sắp xếp và bảo vệ các mối nối nóng chảy giữa các sợi và bím tóc.

Bảng điều khiển: Chứa các đầu nối cáp quang (các loại phổ biến bao gồm SC, LC hoặc FC).

Khu vực lưu trữ: Quản lý sợi quang bị chùng để giữ cho hệ thống dây điện bên trong gọn gàng.

ODB so với ODF so với OTB

Phân loại chung

• Theo môi trường: Trong nhà (nhỏ gọn/thẩm mỹ) so với ngoài trời (chống ăn mòn, chống tia cực tím, xếp hạng IP cao).
• Bằng cách lắp: Treo tường, gắn trên cột hoặc gắn trên giá.
• Theo chức năng: Hộp vá tiêu chuẩn, Hộp chia tách (có khe chia) hoặc Hộp mô-đun MPO mật độ cao.
