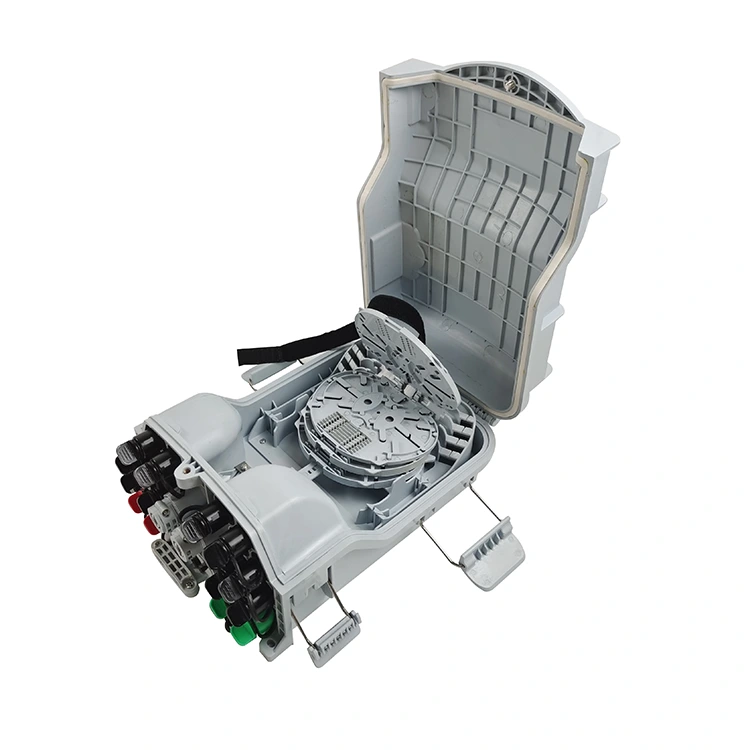

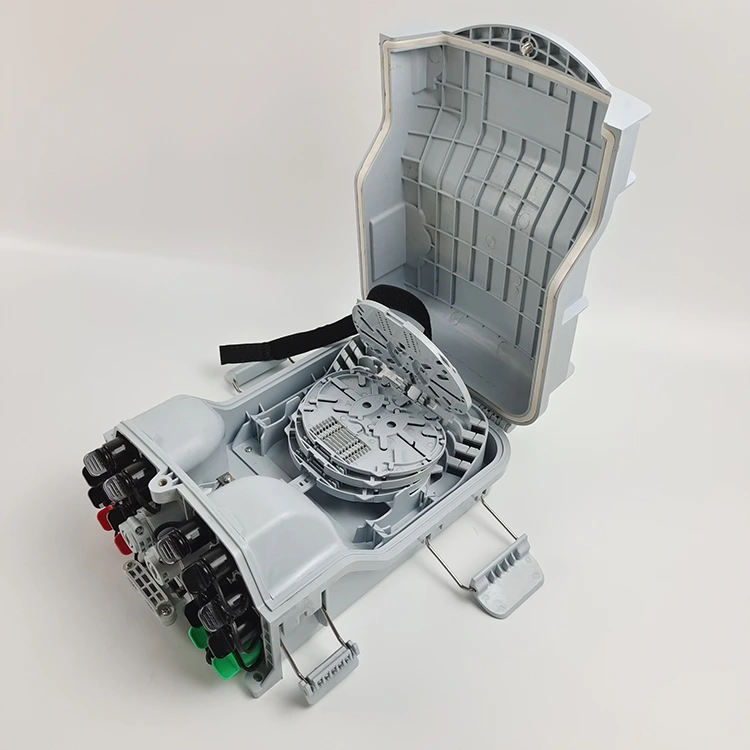

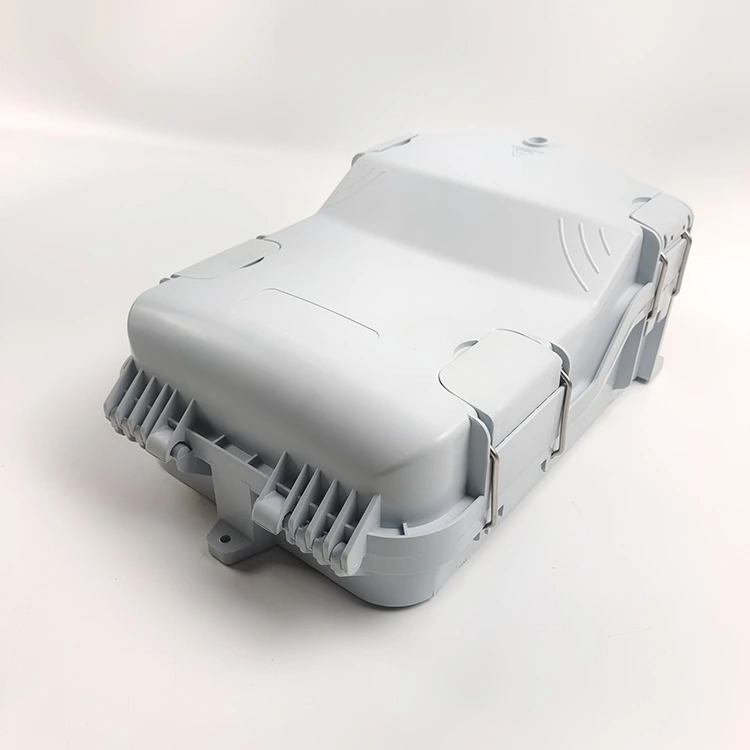

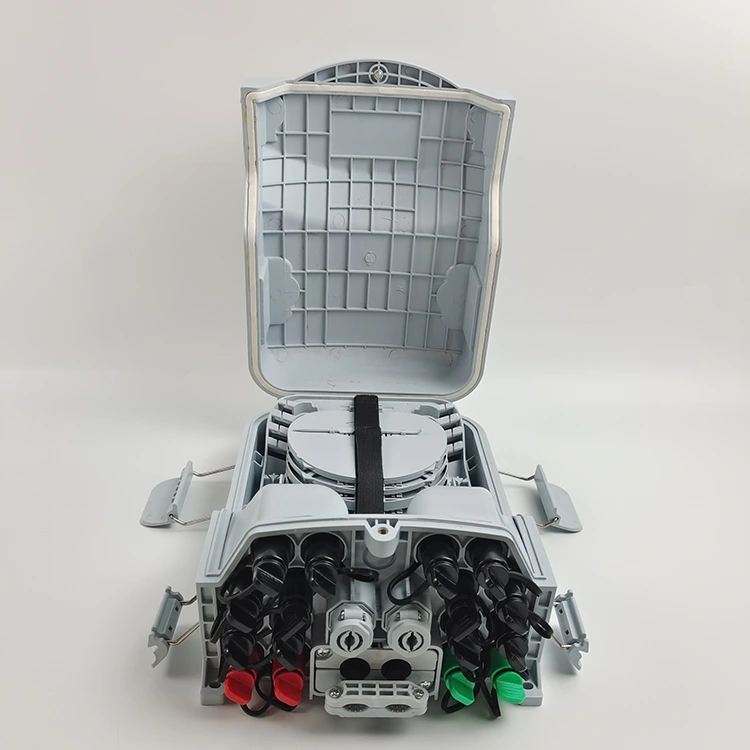

Hộp phân phối sợi quang chống nước 16 lõi

Trong các dự án FTTH ODN (Mạng phân phối cáp quang đến gia đình), việc sử dụng hộp phân phối cáp quang chống nước 16 lõi chất lượng cao của nhà máy Yuanyi mang lại những lợi thế đáng kể so với các phương pháp nối nhiệt hạch truyền thống. Những hộp này tối ưu hóa hiệu quả xây dựng và tốc độ triển khai, tăng lợi nhuận. Chất lượng ổn định và đáng tin cậy khiến chúng trở thành lựa chọn ưu tiên cho hầu hết các dự án FTTH hướng tới 5G và chúng hiện là hộp phân phối cáp quang chống nước 16 lõi thời trang nhất ở Nam Mỹ.

Các kịch bản ứng dụng điển hình cho hộp phân phối cáp quang chống thấm nước 16 lõi bao gồm: phủ sóng ngoài trời nhanh chóng ở các khu dân cư và triển khai băng thông rộng quy mô lớn ở khu vực nông thôn; yêu cầu độ tin cậy cao như đường sắt và mạng lưới giám sát video; và các khu vực khó bảo trì như cột và tầng hầm ở độ cao lớn, nơi việc nối nhiệt hạch không thuận tiện.

Yuanyi liên tục là nhà cung cấp hộp phân phối cáp quang chống nước 16 lõi, cung cấp sản phẩm cho các dự án FTTH ODN cả trong nước và quốc tế.

Đặc trưng:

(1) Hộp phân phối sợi quang chống nước 16 lõi có thiết kế khép kín.

(2) Chất liệu: ABS, chống ẩm, chống thấm nước, chống bụi và chống lão hóa, có chỉ số bảo vệ IP68.

(3) Hộp phân phối sợi quang chống nước 16 FO tích hợp các chức năng kẹp cáp trung chuyển và thả vào, nối cáp quang, cố định, lưu trữ và nối dây.

(4) Bên trong, cáp quang, dây bím và dây vá được định tuyến độc lập, ngăn ngừa nhiễu; bộ chia PLC thu nhỏ được sử dụng để lắp đặt, đơn giản hóa việc bảo trì.

(5) Khay nối của Hộp phân phối sợi quang chống nước 16 lõi có thể được lật lên trên, cho phép đặt các bộ cấp nguồn qua giao diện để dễ dàng bảo trì và lắp đặt.

(6) Hộp có thể được gắn trên tường hoặc gắn trên cột, phù hợp với cả môi trường trong nhà và ngoài trời.

Đặc điểm kỹ thuật:

Lập luận:

Bảng cấu hình:

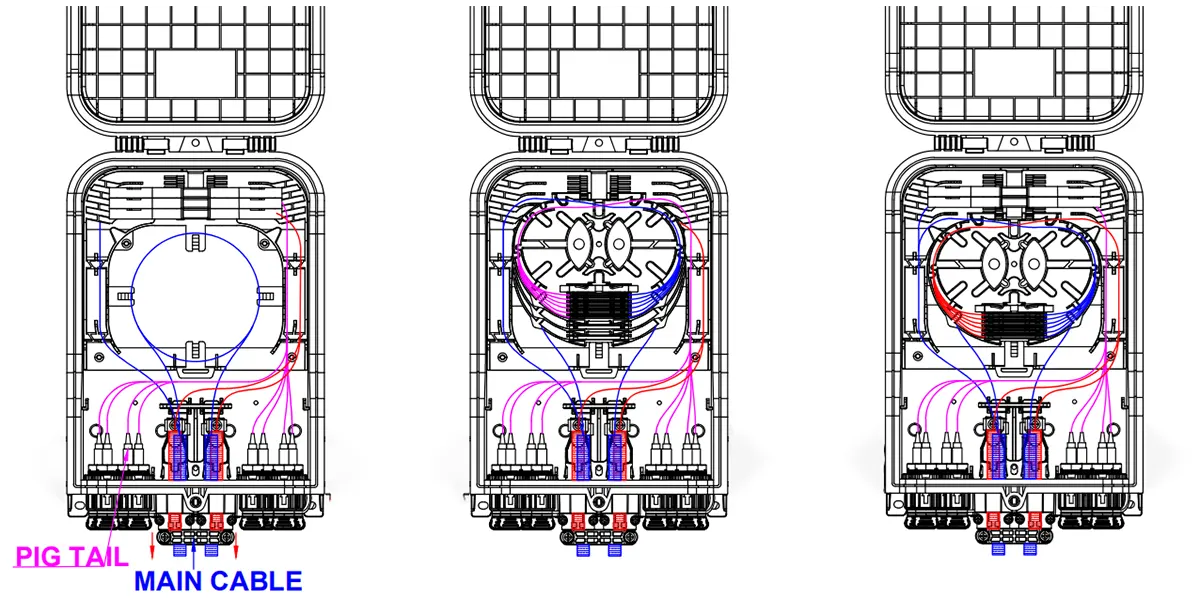

Cách cáp sản phẩm:

Cách cáp sản phẩm:

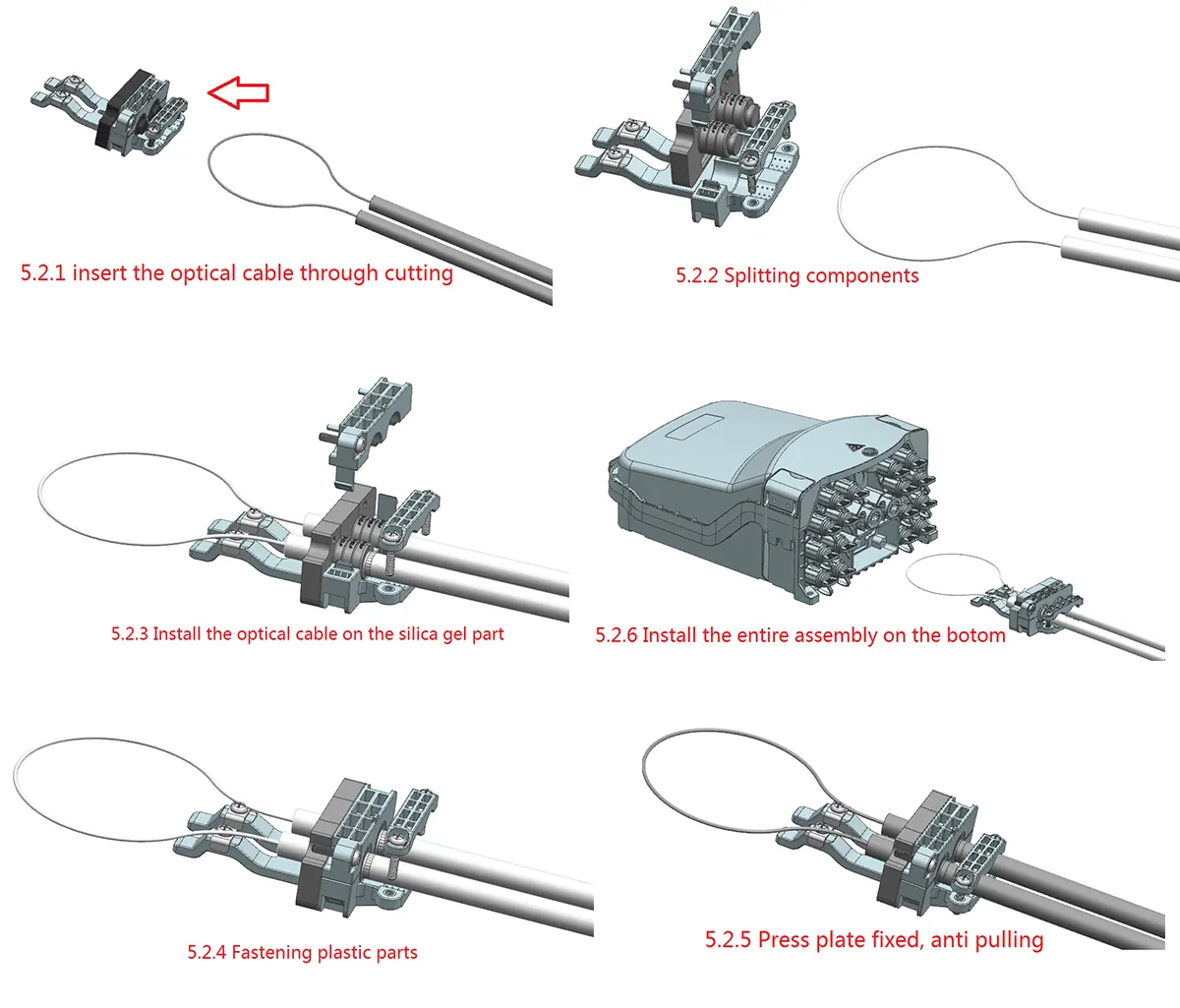

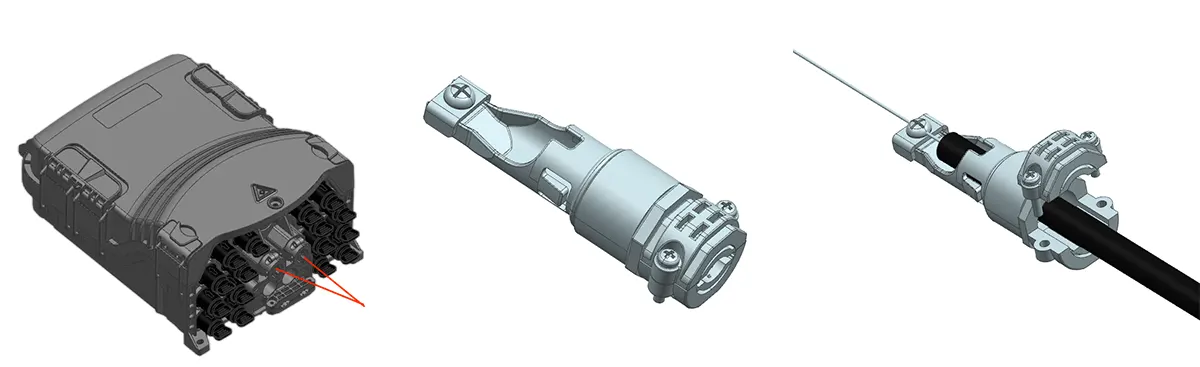

Cắm nhanh:

Lắp đặt, buộc chặt và bịt kín cáp quang xuyên thẳng nhanh chóng bằng Fast Plug.

Phân nhánh cáp quang:

Cách cáp sản phẩm:

Khay nối:

Cài đặt:

Gắn tường:

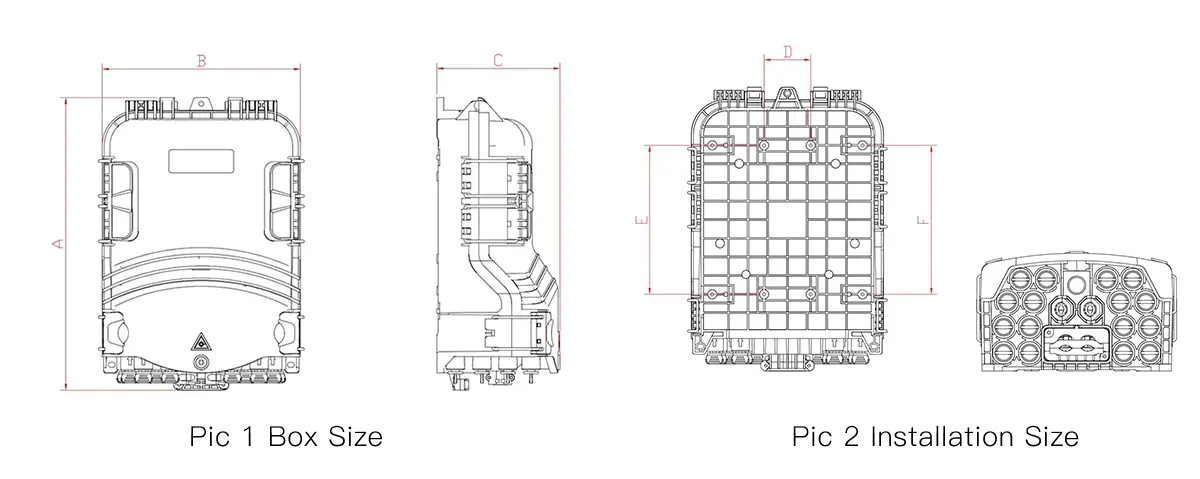

Khoan 3 lỗ trên tường theo kích thước trong Bảng 1, đặt bu lông giãn nở Φ7,5*40, đặt các hộp vào các lỗ căn chỉnh và siết chặt bằng bu lông (Hình 4).

Lắp cực:

Cố định 1 bộ vòng cực vào cực (Hình 5).

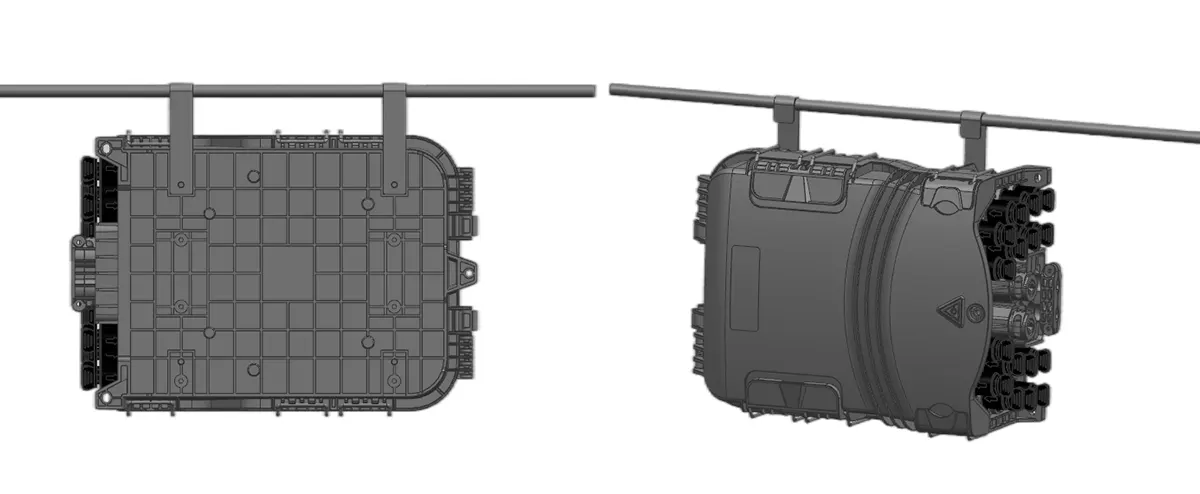

Cấu trúc trên cao:

Treo hai thanh giằng đã lắp trên khung lên trên dây sắt, sau đó cố định chúng bằng bu lông để khung không bị rơi ra (Ảnh (6).

Hình 4 Lắp đặt treo tường

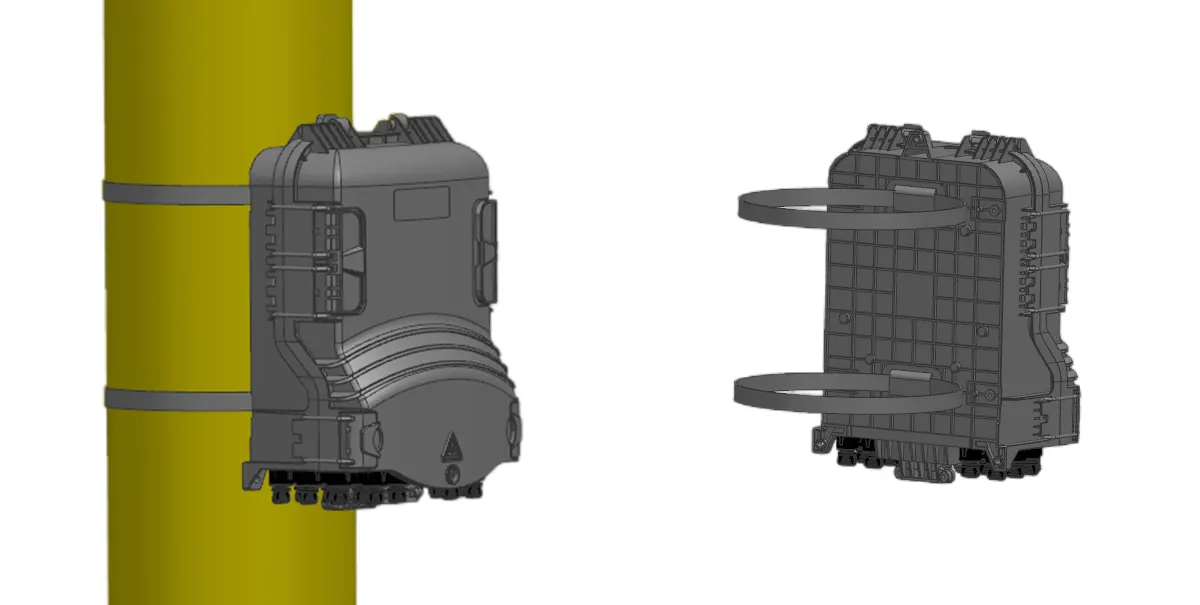

Pic 5 Lắp đặt gắn cực

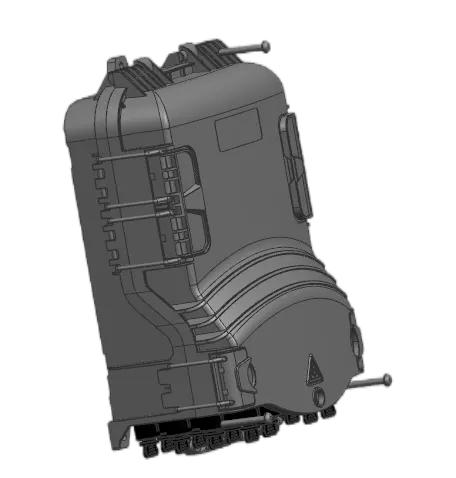

Hình 6 Cấu trúc trên cao

Lắp đặt đầu nối cáp quang:

Pic 7 Xoay phần mũi tên của đầu nối cáp ngược chiều kim đồng hồ và tháo nắp chống bụi ra.

Hình 8 Phần mũi tên của đầu nối cáp quang ở trên, lắp đầu nối cáp quang vào ổ cắm rồi xoay phần mũi tên theo chiều kim đồng hồ.
