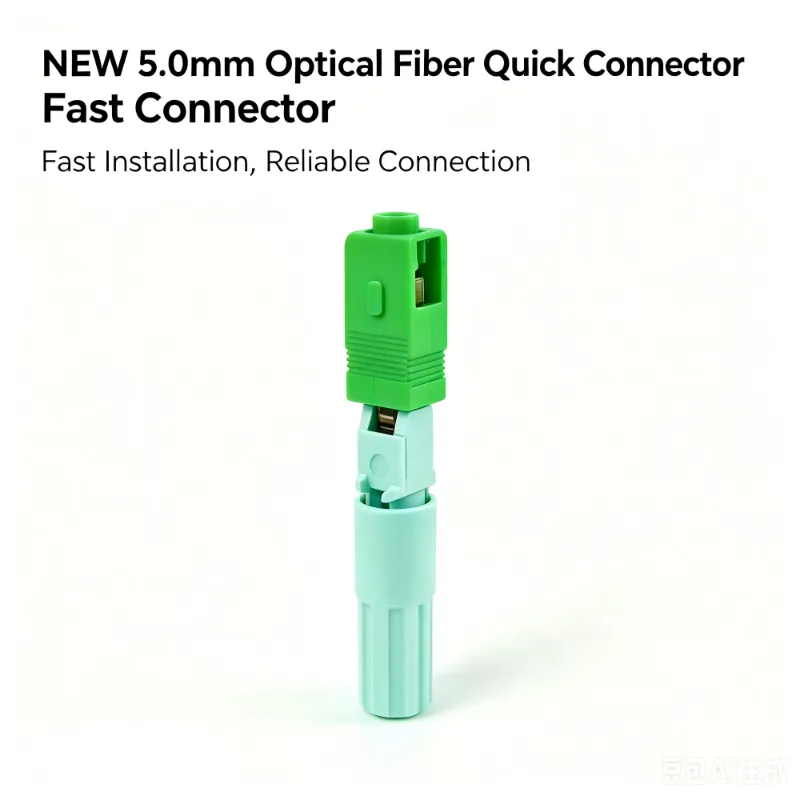

Là nhà sản xuất chuyên nghiệp đến từ Trung Quốc, Yuanyi muốn cung cấp cho bạn Đầu nối nhanh sợi quang 5.0mm được thiết kế cho mạng truy cập FTTH và lắp đặt cáp quang ngoài trời yêu cầu chấm dứt tại chỗ hiệu quả. Đầu nối sử dụng ống nối được đánh bóng trước và cấu trúc căn chỉnh bên trong được tối ưu hóa để đơn giản hóa quy trình kết thúc trong khi vẫn duy trì hiệu suất kết nối quang nhất quán.
|
Tính năng |
Sự miêu tả |
|
Nội thất tối ưu mới |
Căn chỉnh rãnh chữ V được nâng cấp để giảm tổn thất |
|
Thiết kế chuyên dụng 5.0mm |
Đặc biệt dành cho cáp tròn 5.0mm |
|
Cài đặt nhanh hơn |
Không cần epoxy, không đánh bóng – dưới 2 phút |
|
FTTH đã sẵn sàng |
Được thiết kế như một Đầu nối nhanh FTTH chuyên dụng |
|
Sẵn sàng ghép nối |
Tương thích với các sản phẩm có kết nối sẵn chống thấm nước |
|
Phạm vi nhiệt độ rộng |
-40oC ~ +85oC khi sử dụng ngoài trời |
|
tham số |
Đặc điểm kỹ thuật |
|
Loại giao diện |
SC |
|
Cáp áp dụng |
Cáp sợi đơn tròn φ5.0mm |
|
Kích thước (L×W×H) |
55mm × 12 mm × 8 mm (điển hình) |
|
tham số |
Giá trị |
Tình trạng |
|
Chế độ sợi |
Chế độ đơn (SM) 9/125μm |
— |
|
Mất chèn (IL) |
≤ 0,4dB (chuẩn. ≤ 0,25dB) được cải thiện |
@1310/1550nm |
|
Mất mát trả lại (RL) |
UPC ≥ 50dB / APC ≥ 55dB |
chỉ có SM |
|
Bước sóng hoạt động |
1310nm ~ 1650nm |
— |
|
tham số |
Đặc điểm kỹ thuật |
|
Đường kính ngoài của cáp |
5,0mm (± 0,1mm) |
|
Độ bền kéo |
≥ 50N (đối với cáp 5.0mm) |
|
Độ bền (Chu kỳ giao phối) |
500 lần (ΔIL ≤ 0,3dB) |
|
Nhiệt độ hoạt động |
-40oC ~ +85oC |
|
Khả năng tương thích Mate không thấm nước |
Có – hoạt động với các sản phẩm được kết nối sẵn IP68 |
|
Kịch bản |
Giải pháp được đề xuất |
|
Thiết bị đầu cuối FTTH ngoài trời |
Cáp 5.0mm mới nhất Đầu nối nhanh / Đầu nối nhanh FTTH + Cáp kết nối sẵn IP68 |
|
Chuyển tiếp từ trên không sang chôn lấp |
Chấm dứt trường nhanh + hộp nối chống thấm được niêm phong trước |
|
Sửa chữa khẩn cấp với thả không thấm nước |
Cắm và chạy với các đầu nối chống nước được chuẩn bị sẵn tại nhà máy |
Lưu ý: Sự kết hợp này cho phép người lắp đặt duy trì khả năng bảo vệ chống thấm nước tại các phần được bịt kín tại nhà máy trong khi sử dụng Đầu nối nhanh cáp 5,0 mm (cũng là Đầu nối nhanh FTTH tuyệt vời) để kết cuối cuối cùng trong nhà/tại hiện trường.
Dải – Loại bỏ áo khoác ngoài 5,0 mm và sợi aramid.
Làm sạch & Tách – Làm sạch sợi trần và cắt chính xác (dài 8–12 mm).
Chèn – Cắm cáp 5,0mm vào thân đầu nối cho đến khi sợi đạt tới điểm dừng.
Kẹp – Đóng nắp và siết chặt bốt chống căng.
Kiểm tra – Xác minh IL bằng đồng hồ đo điện hoặc OTDR.
|

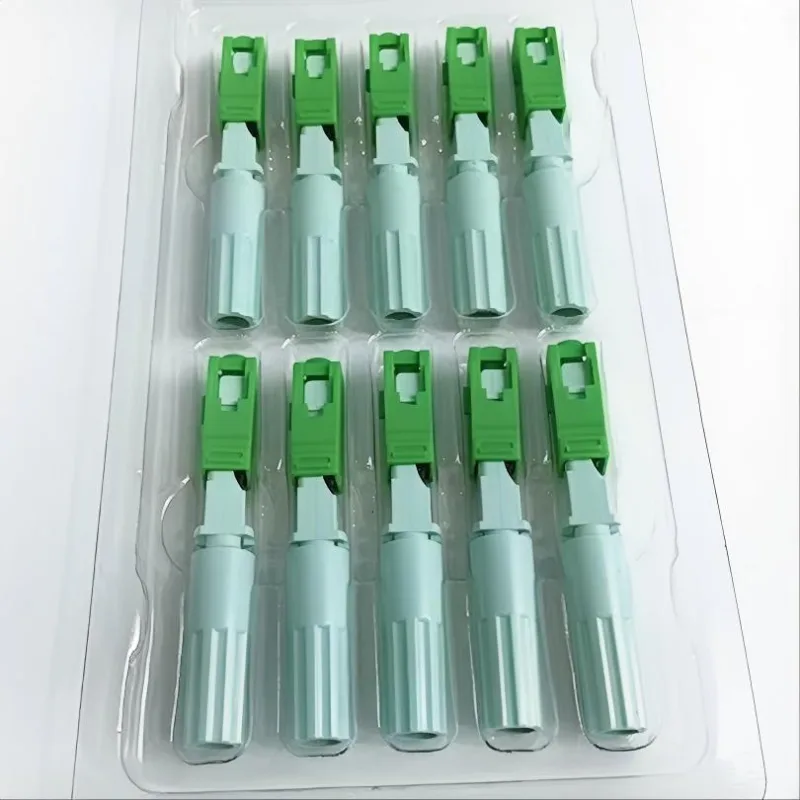

Loại gói |
Số lượng |
|
Hộp vỉ bên trong |
10 cái/hộp |
|
Thùng carton chính |
100 cái/thùng |
Đầu nối nhanh sợi quang 5.0mm thích hợp cho các ứng dụng bảo trì và truy cập cáp quang sử dụng cáp thả tròn 5.0mm tương thích.
Được sử dụng để chấm dứt nhanh chóng các cáp thả trong mạng truy cập FTTH dân dụng và thương mại, đặc biệt khi tốc độ cài đặt là quan trọng.
Thích hợp cho các điểm phân phối ngoài trời, hộp đầu cuối cáp quang và các vị trí mạng truy cập khác yêu cầu đầu nối quang được lắp đặt tại hiện trường.
Có thể được sử dụng tại các điểm chuyển tiếp giữa các tuyến cáp quang trên không, ống dẫn và cáp chôn, nơi cần phải kết thúc trường.
Cung cấp một lựa chọn thiết thực cho công việc thay thế và sửa chữa khi cần phải chấm dứt cáp thả bị hỏng hoặc mới lắp đặt tại chỗ.
Đầu nối có thể được sử dụng cùng với các sản phẩm cáp quang được kết nối sẵn IP68 tương thích, cho phép kết hợp các phần chống nước được niêm phong tại nhà máy với các điểm cuối được lắp đặt tại hiện trường.
Đầu nối được thiết kế cho cáp thả sợi đơn tròn 5,0mm có đường kính ngoài danh nghĩa là 5,0mm ±0,1mm. Cấu trúc cáp và loại sợi phải được xác nhận trước khi đặt hàng.
Đúng. Đầu nối được thiết kế cho các ứng dụng truy cập chặng cuối FTTH, bao gồm cả việc chấm dứt trường của cáp thả 5,0mm tương thích.
Đầu nối nhanh sử dụng ống nối được đánh bóng trước và được thiết kế để tránh việc xử lý bằng epoxy hiện trường thông thường và đánh bóng đầu nối thủ công trong quá trình lắp đặt thông thường.
Thông số kỹ thuật được liệt kê dành cho sợi đơn chế độ 9/125μm, có phạm vi bước sóng hoạt động là 1310–1650 nm.
Đúng. Nó được thiết kế để hoạt động với các sản phẩm có đầu nối sẵn chống nước tương thích, bao gồm cả cụm IP68, để triển khai FTTH lai.
