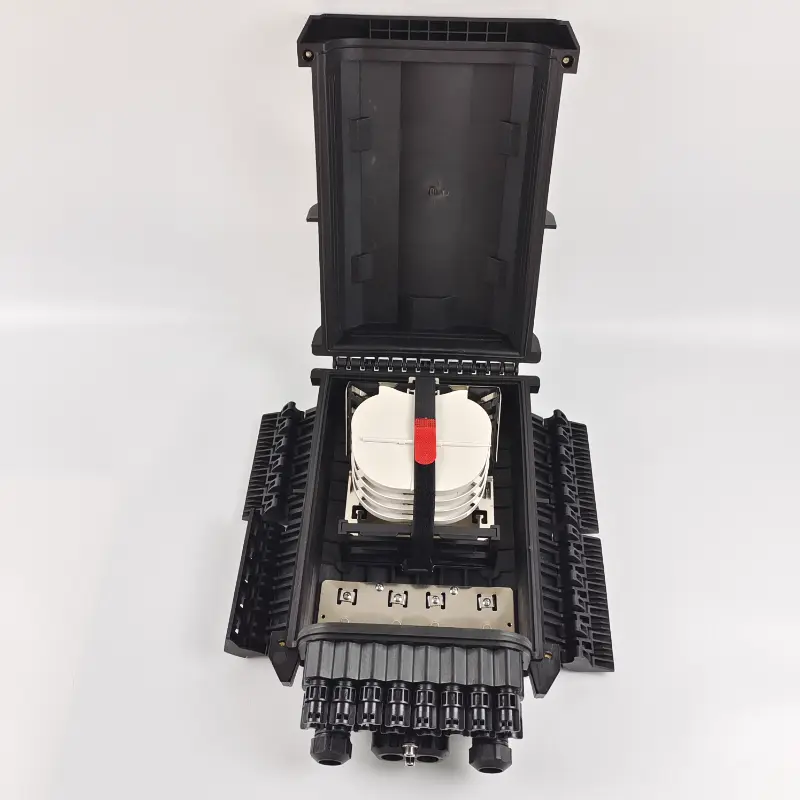

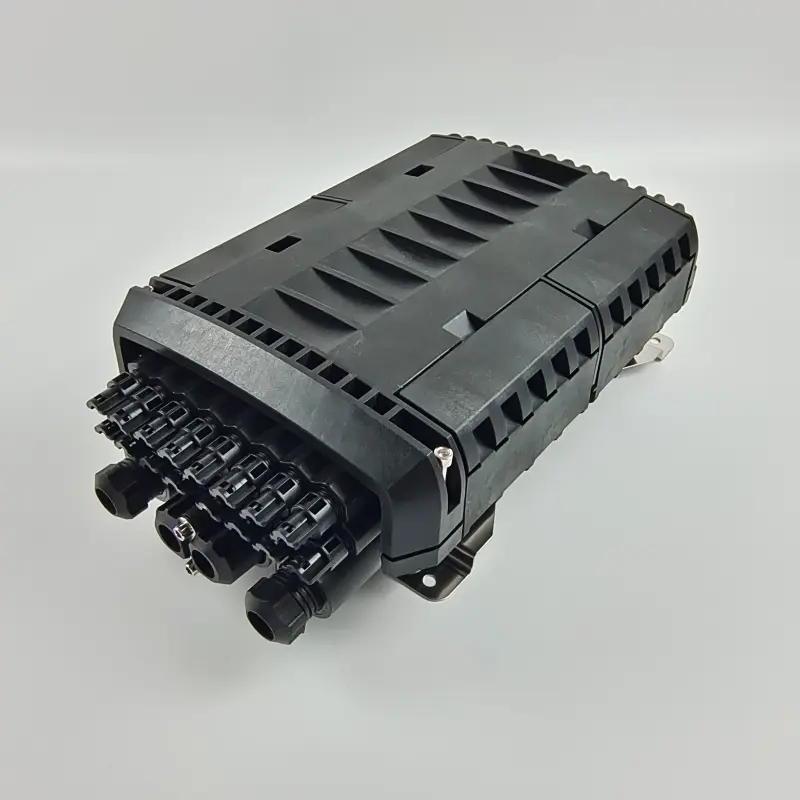

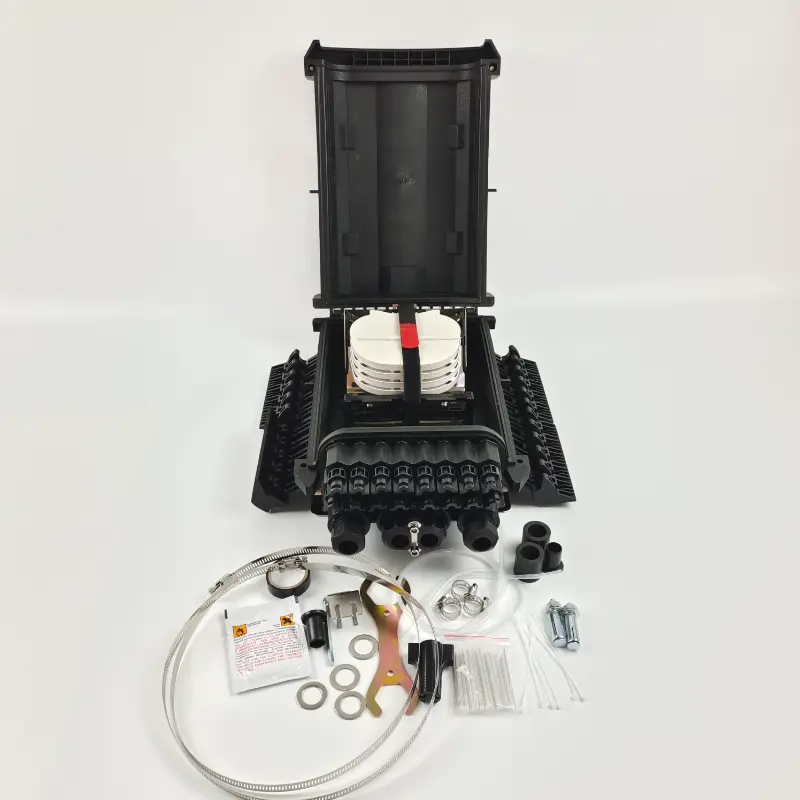

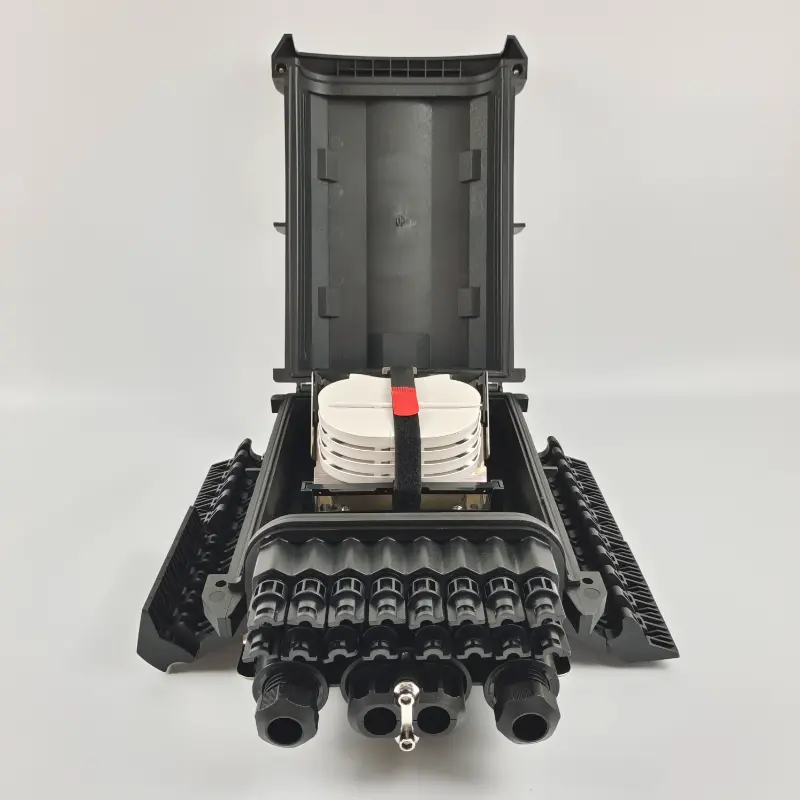

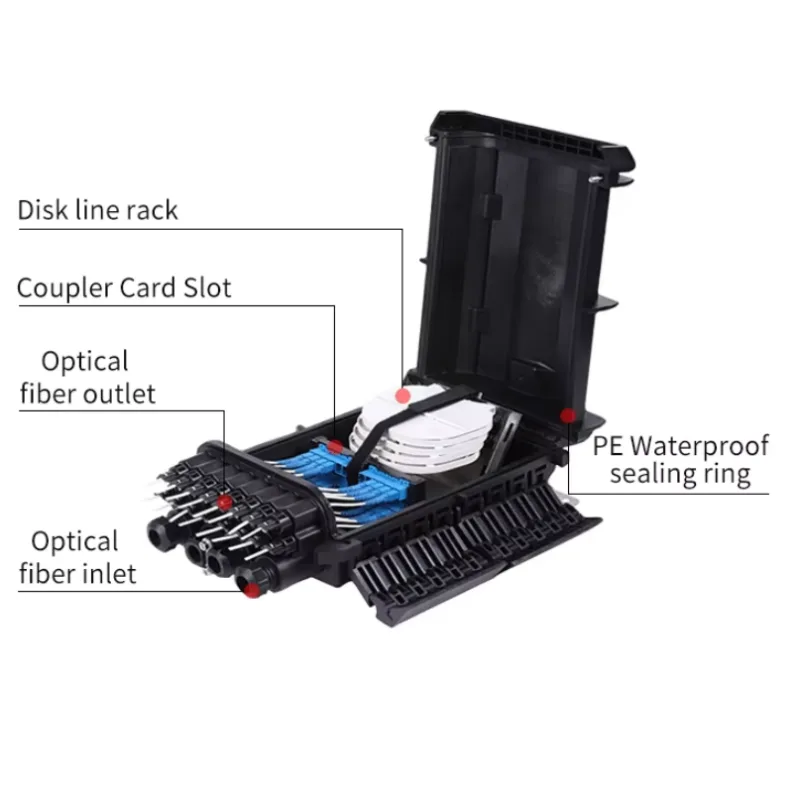

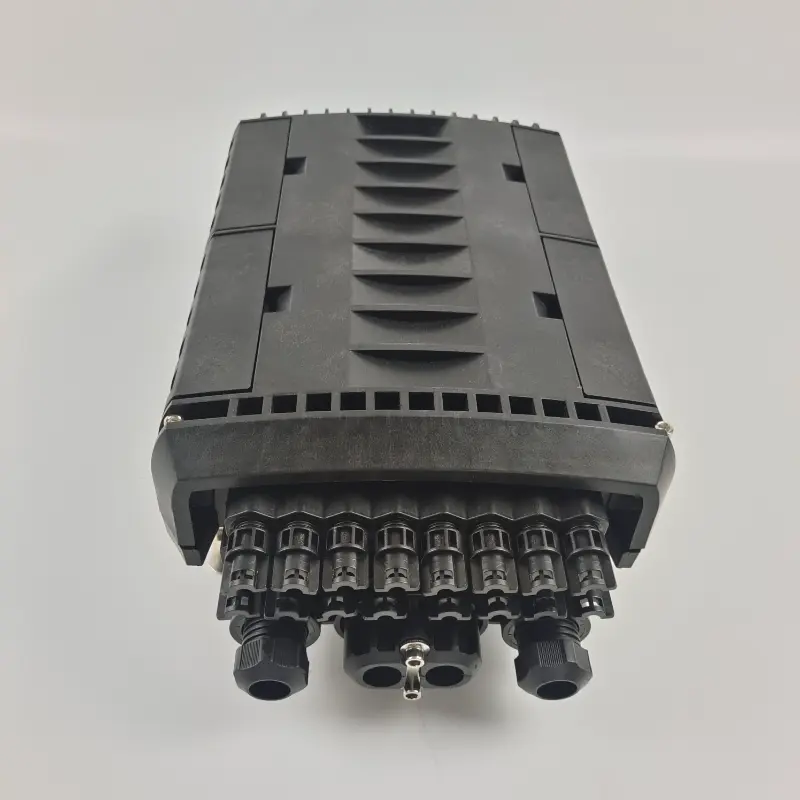

Hộp phân phối ATB sợi quang FTTH YY-H066 do Yuanyi, một nhà sản xuất chuyên nghiệp tại Trung Quốc cung cấp, được cấu hình với 4 cổng đầu vào cáp và 16 cổng đầu ra và có thể chứa các cấu hình sợi khác nhau, bao gồm 16, 24, 48 và tối đa 144 lõi, tùy thuộc vào cấu hình và khay bên trong. Khay nối kiểu sách nhỏ cung cấp bán kính uốn tối thiểu 40 mm, giúp duy trì việc định tuyến sợi thích hợp và giảm nguy cơ uốn cong quá mức trong quá trình lắp đặt và bảo trì.
Vỏ bọc cũng hỗ trợ quản lý cáp và sợi riêng lẻ, cho phép kỹ thuật viên truy cập vào các sợi hoặc phần cáp cụ thể mà không làm ảnh hưởng đến các kết nối hiện có một cách không cần thiết. Nó tương thích với các bộ điều hợp SC, FC và LC thường được sử dụng, mang lại sự linh hoạt cho các cấu hình mạng FTTH khác nhau.
|
Tính năng |
Lợi ích |
|
Đánh giá chống nước IP68 |
Chống bụi và chịu được ngâm liên tục |
|
Vỏ nhựa kỹ thuật PP+GF |
Độ bền cao, chống ăn mòn, ổn định tia cực tím trong hơn 20 năm |
|
Có thể mở lại & tái sử dụng |
Cho phép nâng cấp mạng mà không cần thay thế vỏ |
|

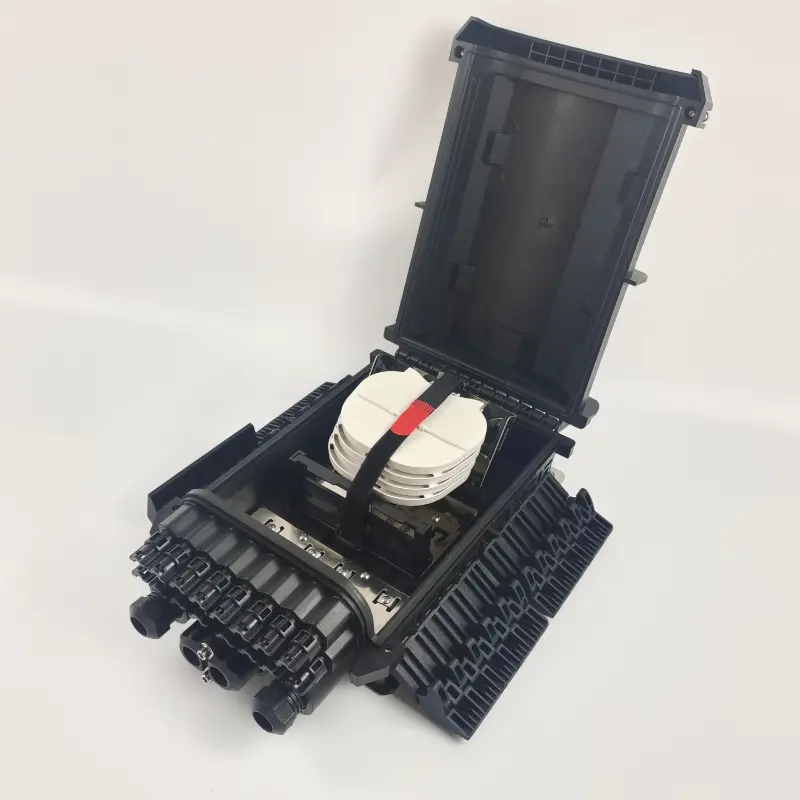

Khay nối kiểu sách nhỏ |
Bán kính uốn cong ≥40mm đảm bảo định tuyến sợi an toàn |
|
Vận hành cáp/sợi riêng lẻ |
Mỗi cổng được quản lý độc lập—không bị gián đoạn dịch vụ |
|
Nhiều tùy chọn công suất |
16, 24, 48 hoặc 144 lõi—có thể mở rộng để phát triển mạng |
|
Phạm vi nhiệt độ rộng |
-40°C đến +60°C—thích hợp với khí hậu khắc nghiệt |
|
Khả năng tương thích của đầu nối đa năng |
Hỗ trợ bộ điều hợp SC, FC và LC |
|
tham số |
Đặc điểm kỹ thuật |
|
Mã hàng |
YY-H066 |
|

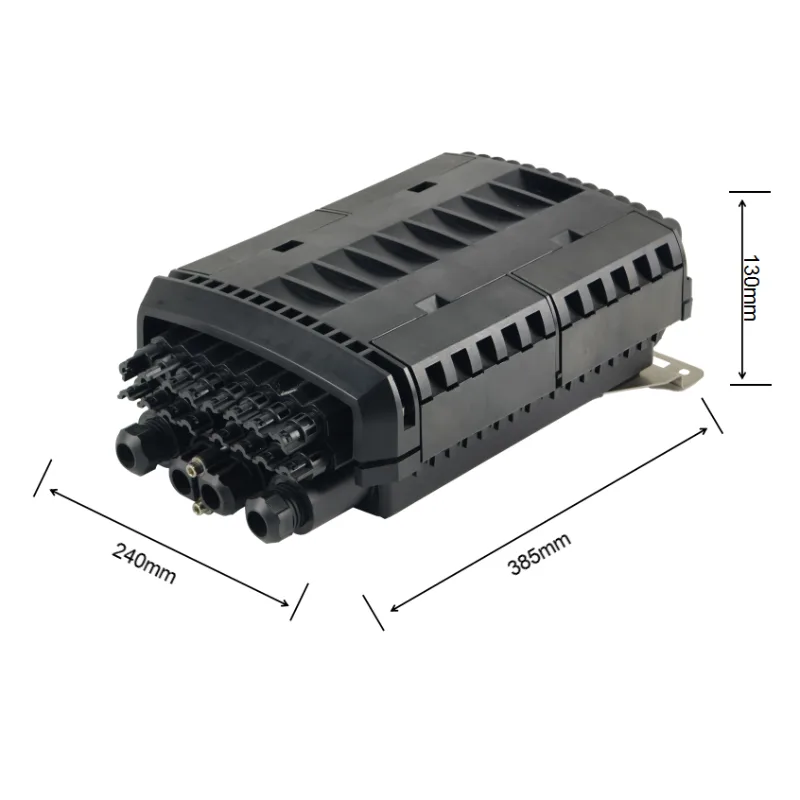

Kích thước |
385×240×130mm |
|
Vật liệu |
PP+GF (nhựa kỹ thuật) |
|
Đánh giá chống thấm nước |
IP68 |
|
Cổng |
4 đầu vào, 16 đầu ra |
|
Công suất sợi |
16/24/48 lõi (tối đa 144 lõi có cùng vỏ) |
|
Cân nặng |
4,5 kg |
|
Màu sắc |
Màu đen (có sẵn tùy chỉnh) |
|
Nhiệt độ hoạt động |
-40°C đến +60°C |
|
Đầu nối quang |
SC, FC, LC |
|
Bưu kiện |
Hộp Carton |
Hộp phân phối ATB sợi quang FTTH YY-H066 phù hợp với nhiều ứng dụng phân phối và truy cập sợi quang:
Được sử dụng làm điểm phân phối và truy cập cáp quang giữa cáp trung chuyển và cáp thả thuê bao trong mạng dân dụng và mạng băng thông rộng.
Thích hợp cho các nút Mạng phân phối quang nơi việc nối, lưu trữ và phân phối sợi quang cần được tích hợp vào một vỏ bọc ngoài trời duy nhất.
Có thể được lắp đặt tại các điểm vào tòa nhà hoặc vị trí phân phối để định tuyến sợi tới các căn hộ, văn phòng hoặc đơn vị thuê bao riêng lẻ khác.
Thích hợp cho việc triển khai FTTH gắn trên cột và trên cao, bao gồm cả các mạng sử dụng cáp thả tự hỗ trợ.
Vỏ IP68 có thể được sử dụng trong cơ sở hạ tầng viễn thông dưới lòng đất, bao gồm hố ga và ống dẫn cáp, những nơi cần có khả năng bảo vệ chống ẩm và bụi.
Thích hợp cho các bức tường bên ngoài, khu vực thiết bị viễn thông và các điểm lắp đặt cố định khác, nơi cần có vỏ phân phối cáp quang nhỏ gọn.
|
Kịch bản |
Sự miêu tả |
|
Trên không |
Cực gắn trong mạng lưới trên không; hỗ trợ cáp thả tự hỗ trợ hình 8 |
|
Chôn / Ống dẫn |
IP68 cho phép chôn trực tiếp trong hố ga và ống dẫn ngầm mà không cần thêm vỏ bọc |
|

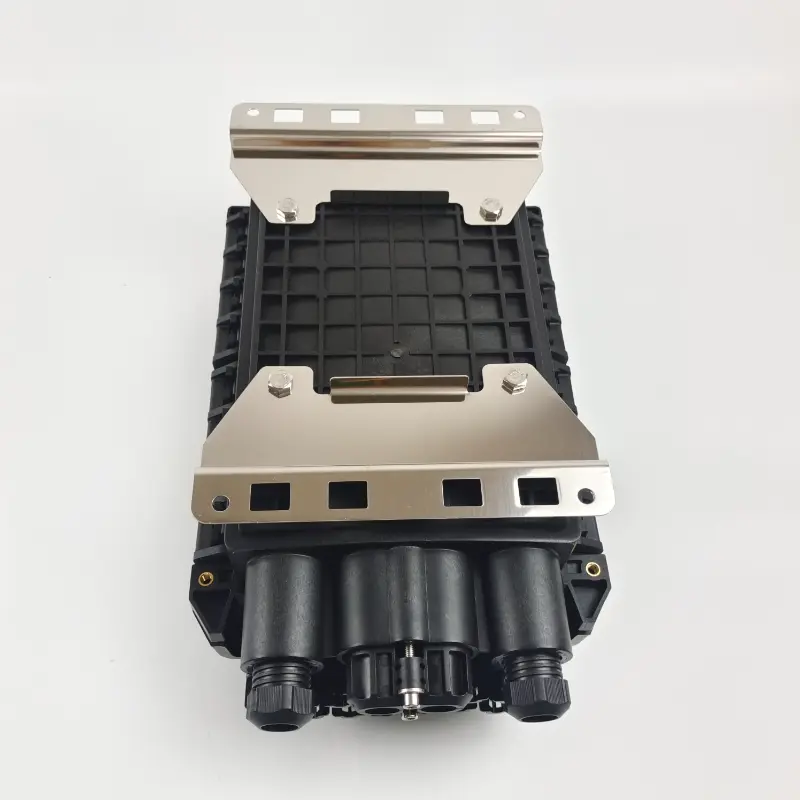

Treo tường |
Gắn phẳng hoặc gắn trên bề mặt bên ngoài tòa nhà hoặc phòng thiết bị |
|
FTTB (Căn hộ nhiều nhà) |
Điểm vào tòa nhà phân phối cáp quang đến từng căn hộ riêng lẻ |
Hộp phân phối ATB sợi quang YY-H066 FTTH đã được triển khai trên nhiều thị trường Nam Mỹ—bao gồm Ecuador, Colombia, Chile và Peru—nơi các nhà khai thác mạng phải đối mặt với những thách thức khí hậu đa dạng từ độ ẩm của Amazon đến sương giá lạnh Andean và sương muối ven biển. Tại các quốc gia này, vỏ bọc được gọi rộng rãi là IP68 NAP do khả năng phân phối và bịt kín đặc biệt.
"Chúng tôi đã chọn các hộp ATB của Ninh Ba Yuanyi để mở rộng FTTH ở vùng nông thôn khắp các vùng ven biển và cao nguyên của Ecuador. Sau hai năm ở điều kiện Andean nhiệt đới ẩm và lạnh giá, lớp niêm phong IP68 vẫn còn nguyên—không có nước xâm nhập. Cấu hình NAP 16 cổng cho phép dịch vụ hiệu quả đối với các thuê bao phân tán và thiết kế khay nối đã cắt giảm 40% thời gian lắp đặt hiện trường."
— Giám đốc triển khai mạng, Nhà khai thác viễn thông Ecuador
"Các dự án của chúng tôi ở vùng ven biển Caribe của Colombia yêu cầu thiết bị chịu được độ ẩm cao và không khí chứa nhiều muối. Vỏ PP+GF của YY-H066 không bị ăn mòn sau 18 tháng. Tính năng quản lý cáp riêng lẻ cho phép chúng tôi thêm thuê bao mà không cần chạm vào các mối nối hiện có. Chúng tôi đã tiêu chuẩn hóa mô hình này làm NAP IP68 ưa thích của chúng tôi cho tất cả các nút FTTH mới."
— Giám đốc kỹ thuật, Nhà tích hợp hệ thống FTTH Colombia
Ở Chile, nơi chênh lệch nhiệt độ giữa ngày và đêm vượt quá 30°C, YY-H066 đã được xác nhận trong quá trình triển khai ở vùng Sa mạc Atacama và Patagonian—sau 18 tháng chịu nhiệt độ cực cao và tiếp xúc với tia cực tím, vỏ máy không bị nứt, phai màu hoặc xuống cấp.
Hiện diện toàn cầu
Ngoài Nam Mỹ, YY-H066 được triển khai ở Đông Nam Á (gió mùa nhiệt đới), Trung Đông (nhiệt độ cực cao và bão cát) và Châu Phi (điều kiện có nhiều bụi và độ ẩm cao).
YY-H066 có thể được sử dụng trong các mạng FTTH, FTTx, FTTB và ODN. Nó phù hợp cho các vị trí mà sợi trung chuyển, phân phối và thả cần được nối, sắp xếp và phân phối từ một điểm truy cập chung ngoài trời.
Vỏ bọc có thể được sử dụng trong lắp đặt trên không, gắn trên cột, treo tường, chôn và ống dẫn. Phương pháp cài đặt thích hợp phụ thuộc vào cách bố trí mạng, tuyến cáp, điều kiện lắp đặt và yêu cầu của dự án địa phương.
Đúng. Nó có thể được lắp đặt trong các tòa nhà dân cư, khu chung cư, khu chung cư và các vị trí tiếp cận thuê bao khác để phân phối cáp quang đến từng ngôi nhà hoặc đơn vị riêng lẻ.
Đúng. YY-H066 có thể được sử dụng trong các ứng dụng chôn ngầm và ống dẫn khi vỏ bọc được lắp đặt theo yêu cầu của dự án và tất cả các đầu vào cáp cũng như bộ phận bịt kín đều được lắp đúng cách.
Vỏ bọc có thể được sử dụng với cáp cấp, phân phối và cáp thả tương thích với các cổng đầu vào và đầu ra của nó. Khả năng tương thích của cáp phải được xác nhận theo đường kính cáp, cấu trúc cáp, kích thước cổng và các thành phần bịt kín đã chọn.
Việc lựa chọn phải dựa trên công suất cáp yêu cầu, số lượng cáp vào và ra, đường kính cáp, loại bộ chuyển đổi, vị trí lắp đặt, phương pháp lắp đặt và khả năng mở rộng dự kiến trong tương lai.
