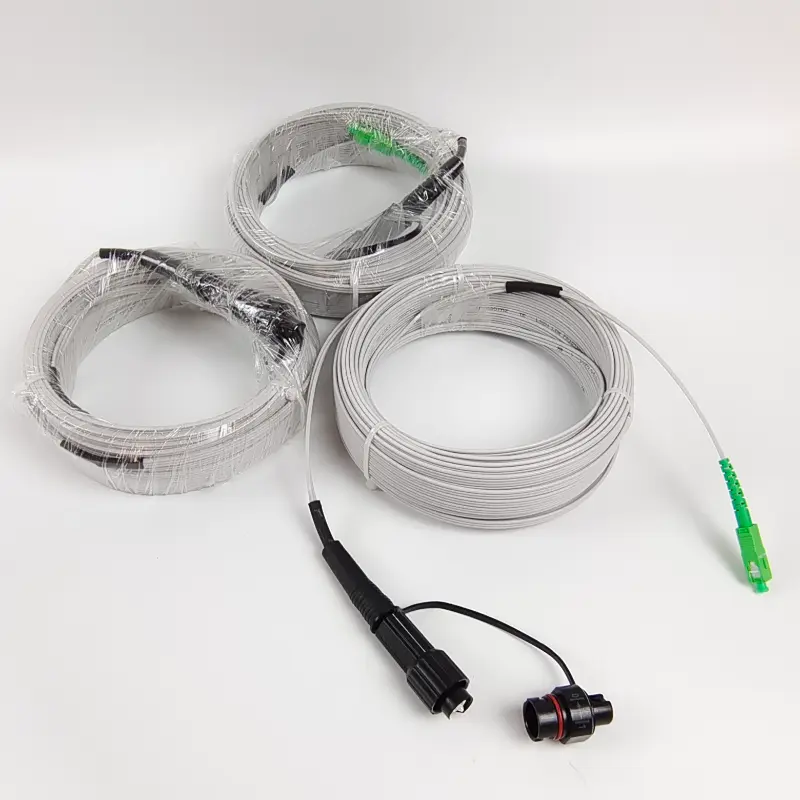

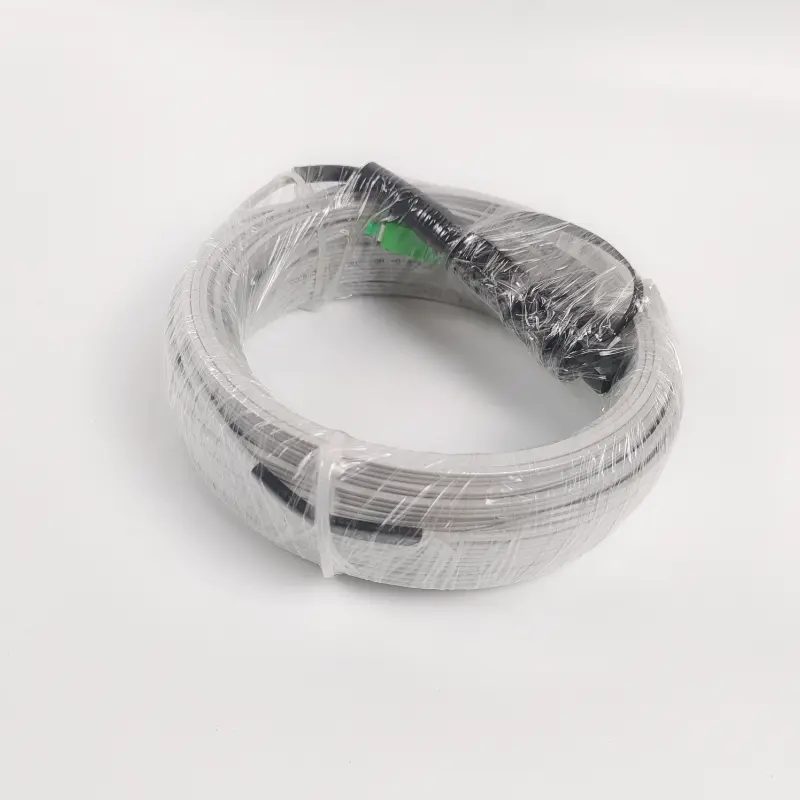

Dây nối cáp thả sẵn chống nước là cụm cáp quang đầu cuối tại nhà máy được phát triển để kết nối cáp quang ngoài trời nhanh chóng và đáng tin cậy. Nó kết hợp sợi quang đơn mode không nhạy cảm với uốn cong G.657A1, cấu trúc cáp thả nhỏ gọn và đầu nối chống thấm nước được xếp hạng IP68 để đơn giản hóa việc triển khai sợi quang trong FTTH và các mạng truyền thông ngoài trời khác.
Được sản xuất bởi Yuanyi tại Trung Quốc, nó phù hợp cho các ứng dụng yêu cầu lắp đặt nhanh, hiệu suất quang học ổn định và khả năng bảo vệ khỏi độ ẩm cũng như điều kiện ngoài trời là rất quan trọng.
1, Cắm và chạy, không cần nối hoặc đánh bóng trường, giảm đáng kể thời gian và chi phí lắp đặt
2,IP68 chống thấm nước với vòng chữ O silicon hai lớp và vỏ PC chống cháy, thích hợp để tiếp xúc ngoài trời trong thời gian dài
3,Sợi G.657A1 không bị uốn cong đảm bảo truyền tín hiệu ổn định ngay cả trong không gian chật hẹp
4, Cấu hình đầu nối tùy chọn: Đầu chống nước kép IP68 / Đầu IP68 đơn + đầu nối trong nhà SC tiêu chuẩn
5, Thiết kế tự hỗ trợ với dây truyền tin để lắp đặt trên không
6. Hiện tại, lựa chọn ưu tiên cho kết nối nhanh cáp ngoài trời trong truy cập chặng cuối FTTH, giám sát ngoài trời, AP ngoài trời và liên lạc quang học trong khuôn viên trường
7. Tiêu chuẩn áo khoác LSZH, với PE màu đen chống tia cực tím tùy chọn để kéo dài tuổi thọ sử dụng ngoài trời (20 năm)
Cáp thả được xây dựng xung quanh một sợi quang đơn mode trung tâm và được gia cố bằng các bộ phận cường độ song song. Một dây thép tích hợp cung cấp hỗ trợ cơ học bổ sung cho việc lắp đặt trên không tự hỗ trợ.
· Cáp quang: Sợi quang đơn mode không nhạy uốn cong G.657A1
· Thành viên thế mạnh: Hai thanh FRP song song, Ø0,5 mm
· Dây truyền tin: Dây thép phốt phát 1,0 mm
· Vỏ ngoài: LSZH tiêu chuẩn / PE đen chống tia cực tím tùy chọn
· Cấu hình cáp: Cáp thả kiểu cánh cung phẳng
|
tham số |
Đặc điểm kỹ thuật |
|
Loại cáp |
Cáp thả kiểu cánh cung phẳng |
|
Kích thước tiêu chuẩn |
(2,0 × 3,0) ± 0,1 mm, với bộ truyền tin 5,0 ± 0,2 mm |
|
Thành viên sức mạnh |
Thanh FRP song song kép (φ0,5mm) |
|
Dây điện |
Dây thép phốt phát 1.0mm |
|
Chất liệu vỏ ngoài |
LSZH (tiêu chuẩn) / PE đen chống tia cực tím (tùy chọn) |
|
Phương pháp cài đặt |
Trên không, treo tường, ống dẫn, chôn trực tiếp nông |
|
tham số |
Giá trị |
|
Loại sợi |
G.657A1 Sợi quang đơn mode không nhạy uốn cong |
|
Số lượng lõi |
1 lõi |
|
Đường kính trường chế độ |
9μm / 125μm |
|
Bước sóng hoạt động |
1310nm / 1490nm / 1550nm |
|
Độ suy giảm @1310nm |
≤ 0,4 dB/km (tiêu chuẩn) / ≤ 0,36 dB/km (cao cấp) |
|
Suy giảm @1550nm |
≤ 0,3 dB/km (tiêu chuẩn) / ≤ 0,22 dB/km (cao cấp) |
|
Mất uốn cong vĩ mô @1550nm, φ30mm × 10 vòng |
≤ 0,25dB |
|
Mất uốn cong vĩ mô @1625nm, φ30mm × 10 vòng |
1,00 dB |
|
Mất uốn cong vĩ mô @1550nm, φ20mm×1 lượt |
≤ 0,75dB |
|
Mất uốn cong vĩ mô @1625nm, φ20mm×1 lượt |
1,50dB |
|
tham số |
Đặc điểm kỹ thuật |
|
Loại mặt cuối |
APC / UPC (có thể lựa chọn) |
|
Mất chèn một đầu |
≤ 0,3dB |
|
Mất mát trả lại (APC) |
≥ 55 dB |
|
Mất mát trả lại (UPC) |
≥ 50dB |
|
Độ bền giao phối |
≥ 1000 chu kỳ, biến thiên tổn thất ≤ 0,2 dB |
|
Đánh giá bảo vệ chống xâm nhập |
IP68 (kín nước khi ngâm lâu) |
|
Vật liệu nhà ở |
PC chống cháy + vòng chữ O silicon màu đỏ hai lớp |
|
Giảm căng thẳng |
Boot dạng sóng để tránh đứt chân cáp |
Các loại có sẵn: SC-APC / SC-UPC
Không có lớp đệm kín chống thấm nước – chỉ dành cho môi trường khô ráo trong nhà (tủ, bộ chia, ONU). Không dành cho tiếp xúc ngoài trời.
|
tham số |
Đặc điểm kỹ thuật |
|
Tải trọng kéo ngắn hạn |
≥ 600N ~ 800N |
|
Căng thẳng làm việc dài hạn |
≥ 200N ~ 300N |
|
Khả năng chống nghiền ngắn hạn (N/100mm) |
≥ 2200N |
|
Khả năng chống nghiền dài hạn (N/100mm) |
≥ 1000 N |
|
Bán kính uốn tĩnh |
≥ 30mm |
|
Bán kính uốn động |
≥ 60mm |
|
Nhiệt độ vận chuyển / bảo quản |
-40oC ~ +60oC |
|
Nhiệt độ lắp đặt |
-10oC ~ +50oC |
|
Nhiệt độ hoạt động |
-40oC ~ +70oC |
|
Tuổi thọ sử dụng UV ngoài trời |
≥ 20 năm |
|
Kiểm tra đạp xe nhiệt độ |
100 chu kỳ từ -40°C đến 70°C, dao động tổn thất ≤ 0,2dB |
|
Kiểm tra lão hóa nhiệt ẩm |
500 giờ @ 85oC / 85%RH, không bị rò rỉ hoặc lão hóa |
|
Lựa chọn |
Cấu hình |
Ứng dụng được đề xuất |
|
Loại A |

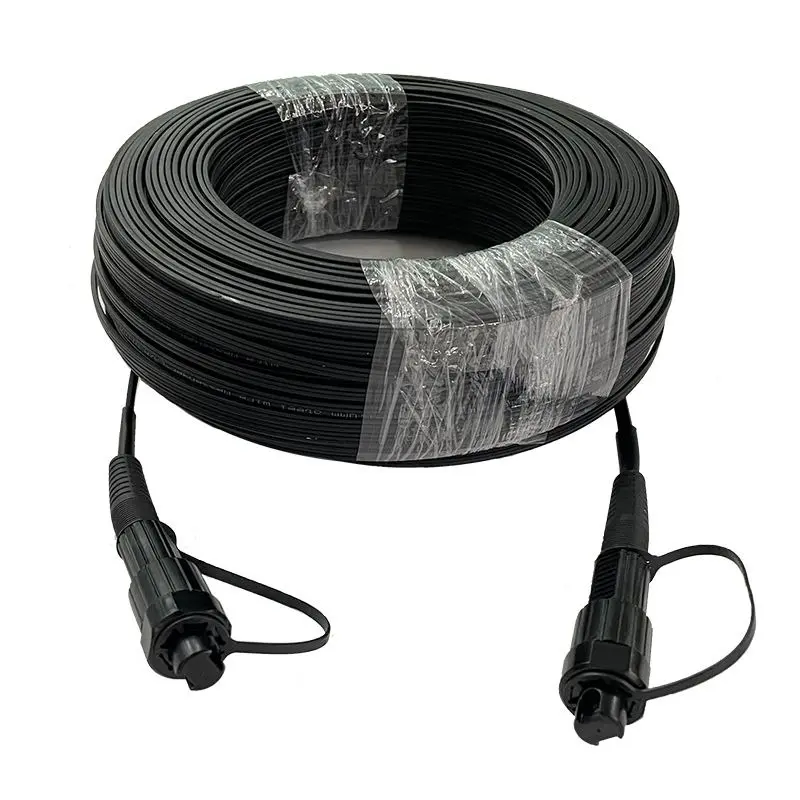

Đầu chống nước kép IP68 |
Hoàn toàn lộ thiên ngoài trời, ống dẫn ngầm, hố úng, phần mở rộng tầng nhiều phần |
|
Loại B |

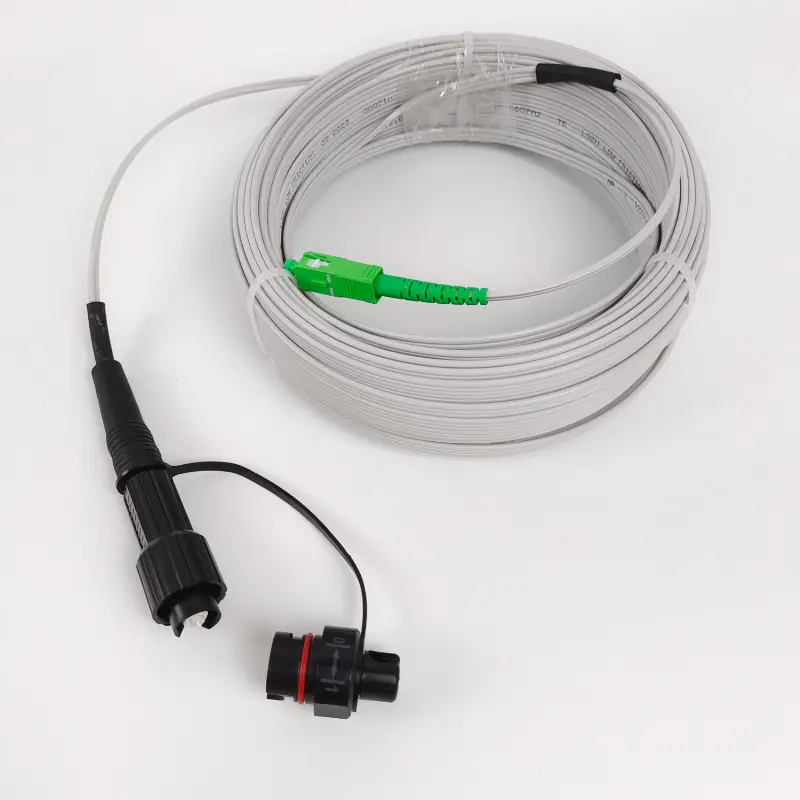

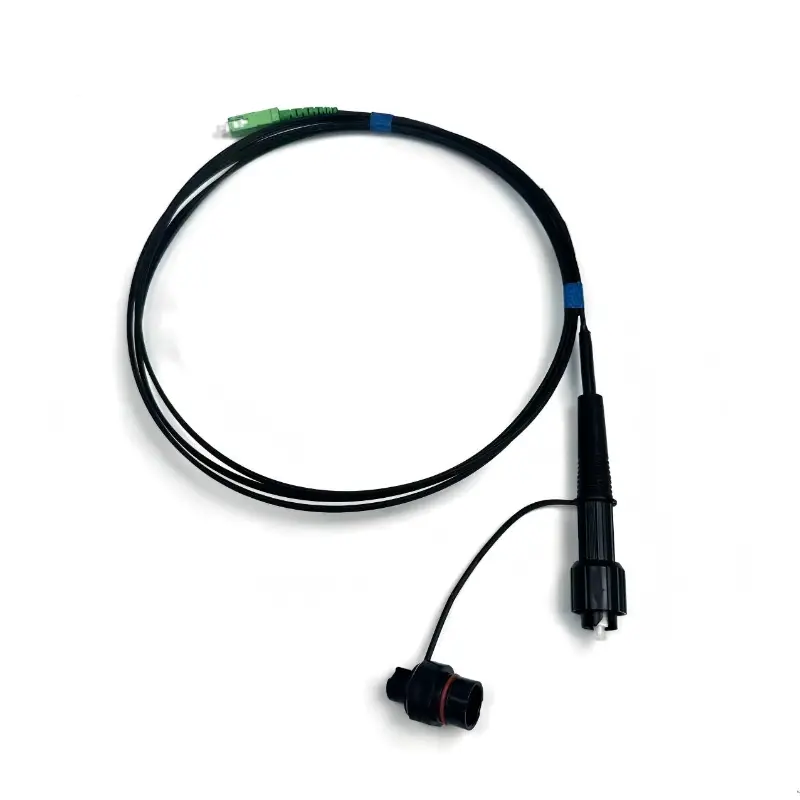

Đầu chống nước đơn IP68 + đầu nối SC trong nhà |
Truy cập FTTH – đầu ngoài trời không thấm nước, đầu trong nhà kết nối với thiết bị khô (giải pháp chính thống) |
Được kết thúc trước tại nhà máy – không cần máy hàn nhiệt hạch hoặc đánh bóng tại chỗ
Thiết kế nam/nữ cho phép mở rộng dễ dàng trên khoảng cách xa thông qua nhiều phần
Đầu nối trong nhà không được tiếp xúc với mưa hoặc hơi ẩm
Đảm bảo siết chặt đúng cách các ren đầu nối IP68 để duy trì tính toàn vẹn chống thấm nước
Dây nối cáp thả sẵn chống nước IP68 được thiết kế để truy cập cáp quang ngoài trời và các ứng dụng kết nối cáp quang khoảng cách ngắn, trong đó cần lắp đặt nhanh và bảo vệ môi trường.
Được sử dụng để kết nối các điểm phân phối cáp quang ngoài trời với thiết bị phía thuê bao đồng thời giảm nhu cầu chấm dứt trường.
Thích hợp cho camera IP và các thiết bị giám sát kết nối cáp quang khác được lắp đặt ở những vị trí ngoài trời.
Có thể được sử dụng để kết nối cáp quang đến các điểm truy cập không dây ngoài trời và thiết bị liên lạc cần chống thấm.
Áp dụng cho các liên kết quang ngoài trời trong khuôn viên trường, cơ sở công nghiệp, địa điểm giao thông và các môi trường liên lạc phân tán khác.
Cấu hình đầu nối IP68 phù hợp với môi trường mà đầu nối có thể tiếp xúc với nước mưa, ngưng tụ hoặc ngâm tạm thời.
Là nhà máy sản xuất Dây cáp nối sẵn chống nước hàng đầu Trung Quốc, Ninh Ba Yuanyi cung cấp các tùy chọn tùy chỉnh toàn diện:
Đầu nối tiếng Ba Lan: SC/UPC hoặc SC/APC để phù hợp với các yêu cầu mạng khác nhau
Chiều dài cáp: Bất kỳ chiều dài tùy chỉnh nào từ 1m đến 200m+
Chất liệu áo khoác: Tiêu chuẩn LSZH, PE màu đen chống tia cực tím để tiếp xúc ngoài trời khắc nghiệt
Nâng cấp sợi: Tiêu chuẩn sợi không nhạy cảm với uốn cong G.657A1, các loại sợi khác có sẵn theo yêu cầu
Xây dựng thương hiệu OEM: In tùy chỉnh với logo của khách hàng, mã vạch dự án và mã theo dõi lô
Bao bì: Hỗ trợ bao bì nhãn trắng trung tính hoặc bao bì có thương hiệu tùy chỉnh
Yuanyi chuyên về các thành phần thụ động sợi quang và cụm cáp quang đầu cuối cho các ứng dụng mạng truyền thông.
Đối với Dây nối cáp thả sẵn chống nước, việc sản xuất và kiểm soát chất lượng có thể bao gồm quy trình lắp ráp hoàn chỉnh, bao gồm lắp ráp đầu nối, ép phun, đầu cuối sợi, đánh bóng và kiểm tra hiệu suất quang học.
Công ty hỗ trợ sản xuất tiêu chuẩn cũng như OEM và tùy chỉnh theo dự án cho các nhà phân phối, nhà tích hợp hệ thống, nhà thầu viễn thông và các dự án cơ sở hạ tầng mạng.
Tài liệu sản phẩm, thông tin chất lượng và báo cáo thử nghiệm áp dụng có thể được cung cấp theo yêu cầu của dự án và khách hàng.
