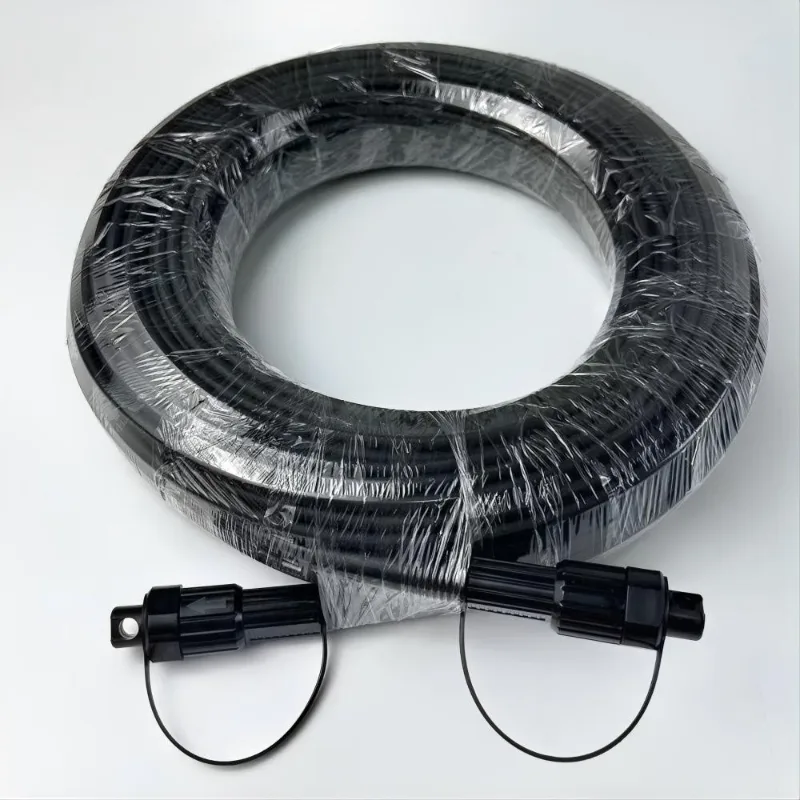

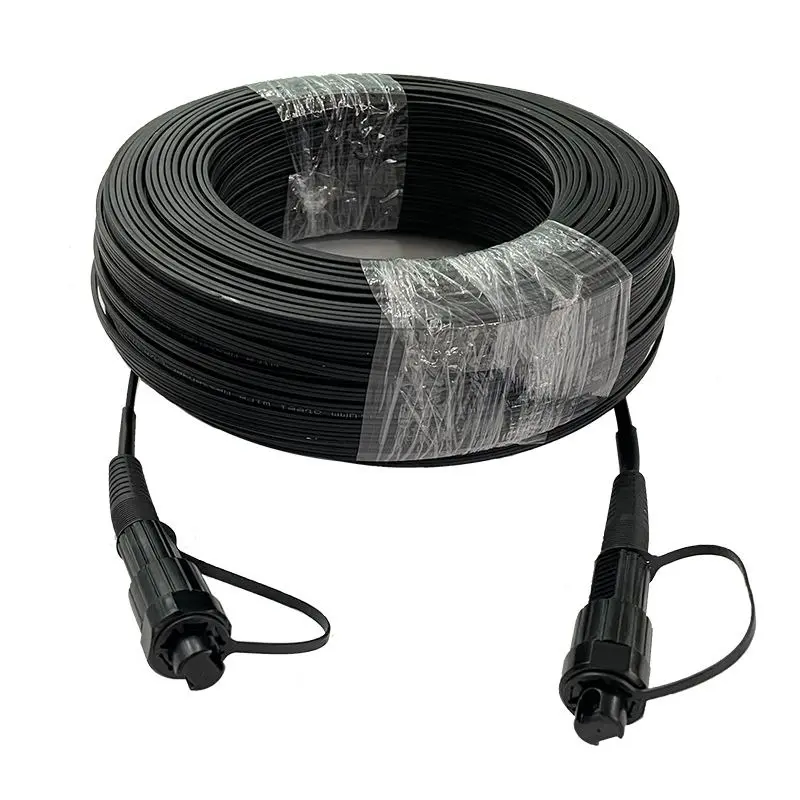

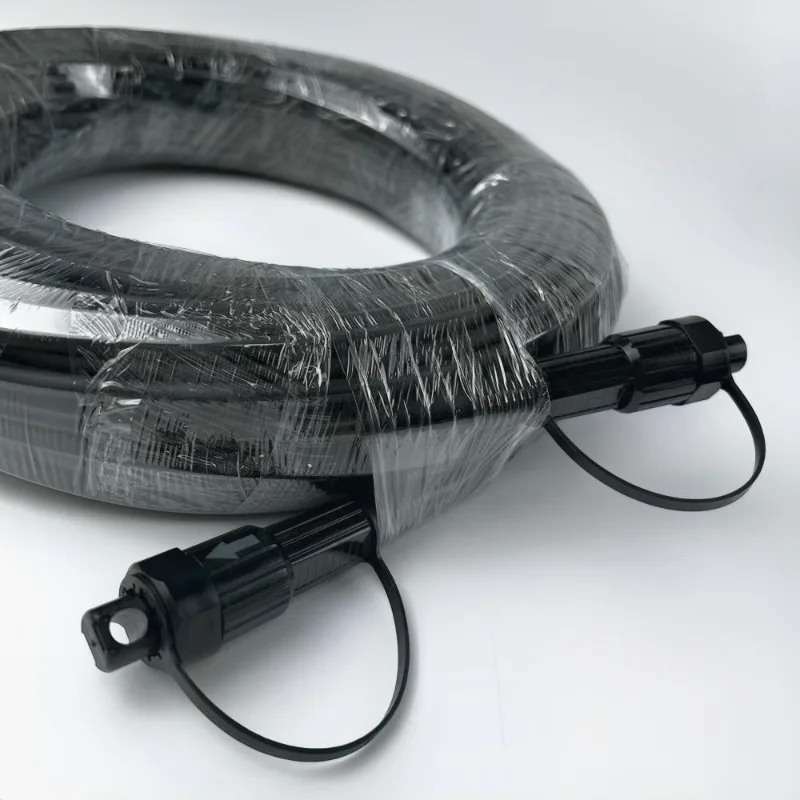

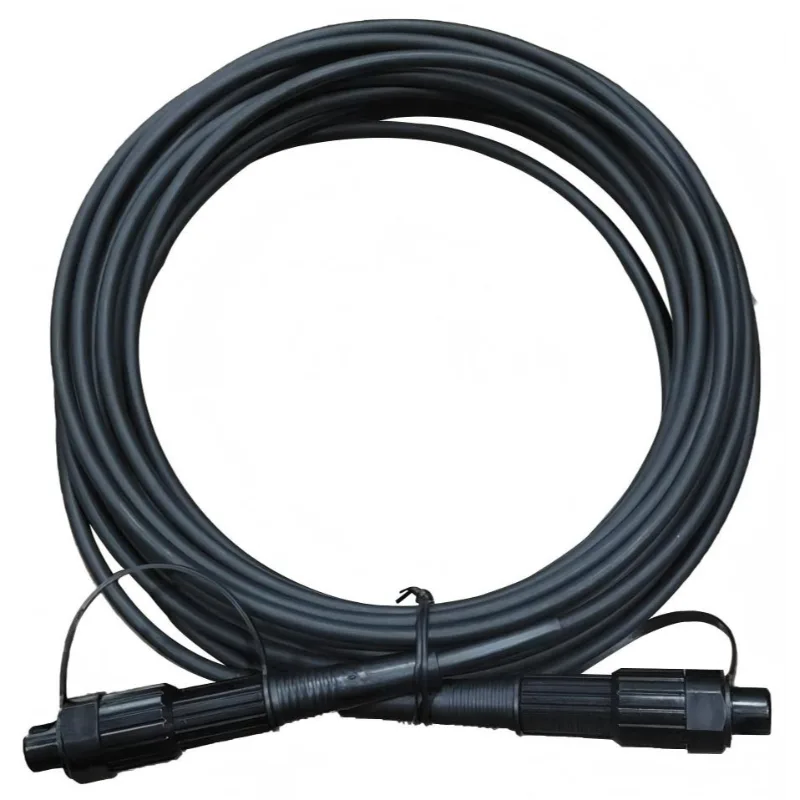

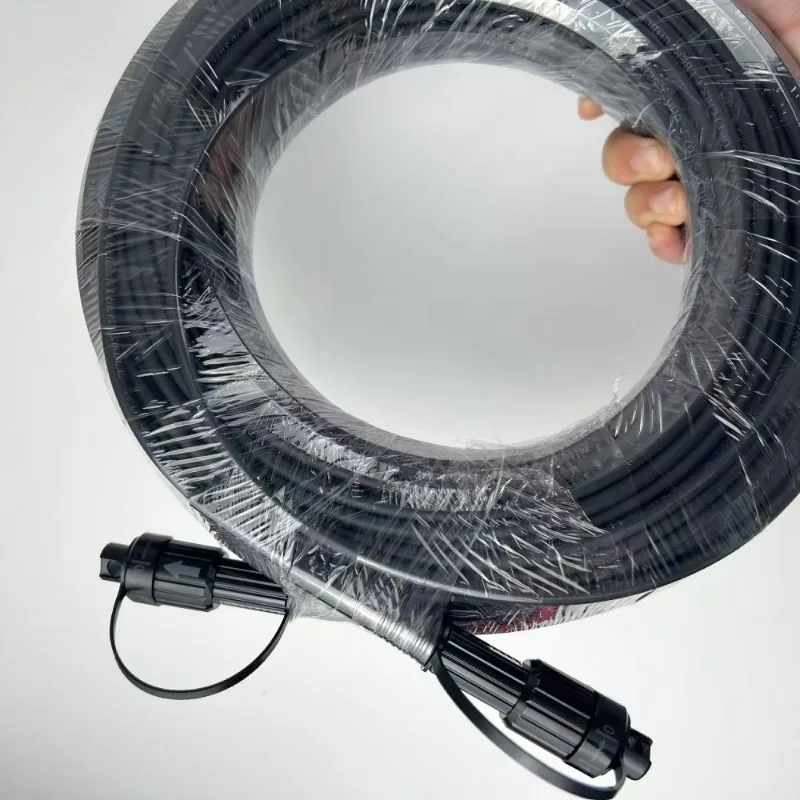

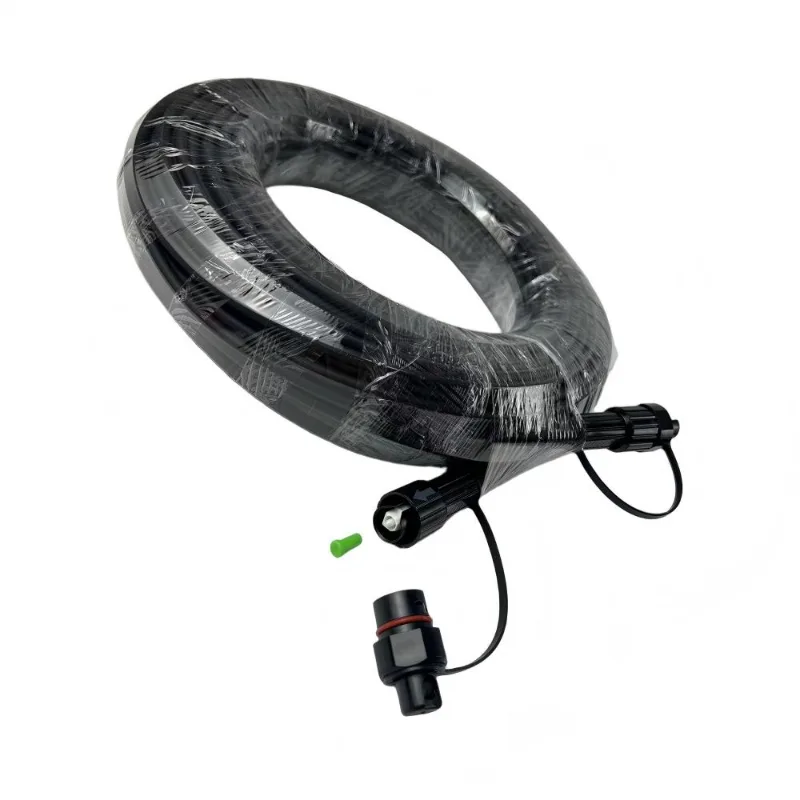

Dây nối sẵn chống nước được cung cấp bởi nhà máy Yuanyi từ Trung Quốc. Đầu hiện trường được chuẩn bị trước giúp đơn giản hóa việc chấm dứt tại chỗ mà không cần đánh bóng bằng epoxy hoặc sợi. Điều này làm cho cáp phù hợp với các dự án FTTH/FTTx trong đó điều kiện lắp đặt, tính linh hoạt trong định tuyến và đầu cuối trường nhất quán là quan trọng.

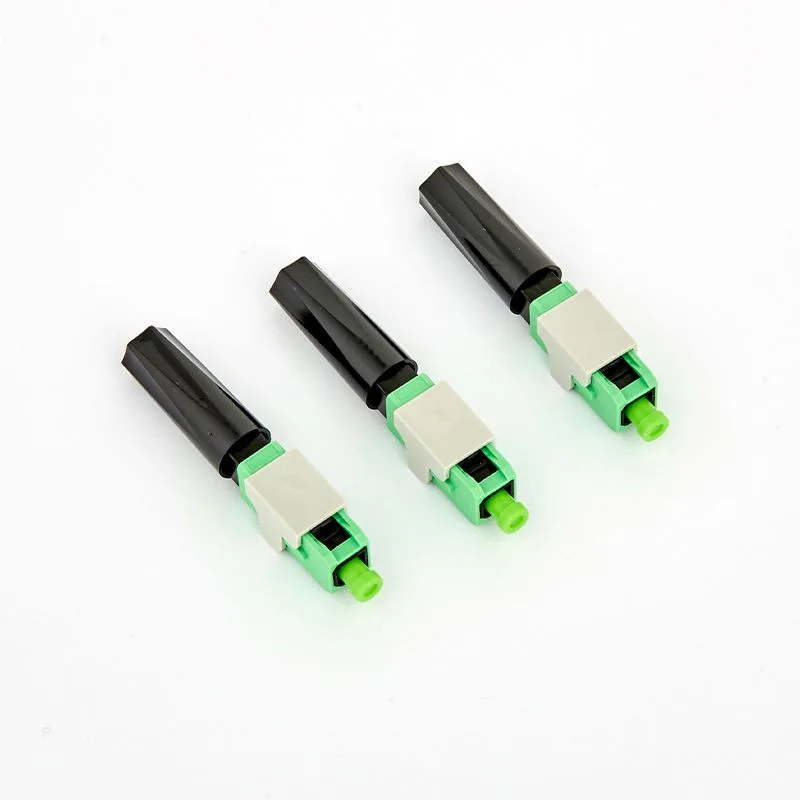

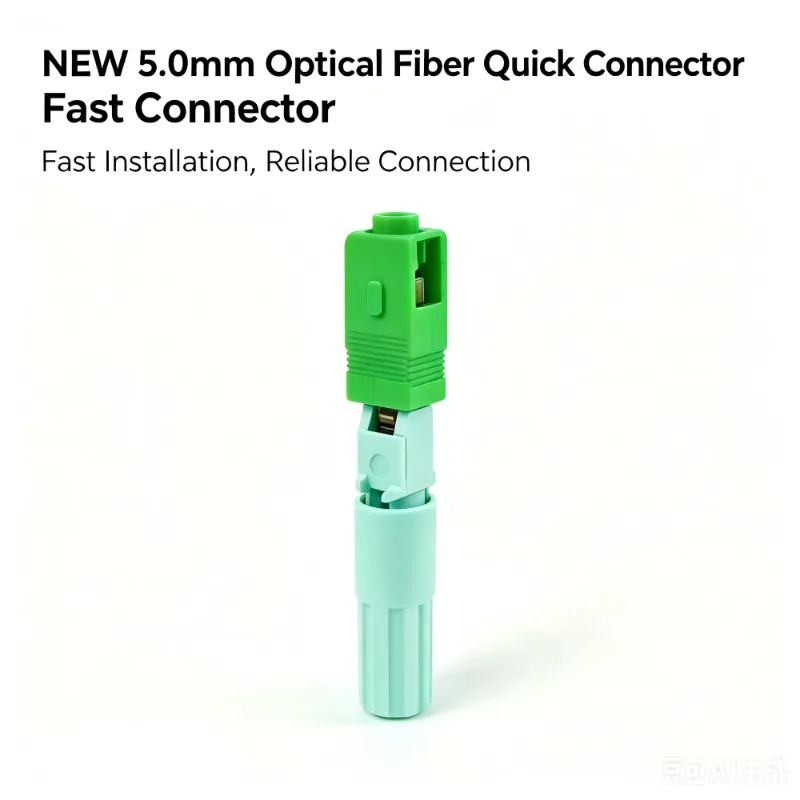

Đầu trường được bóc sẵn đặc biệt cho Đầu nối nhanh FTTH 5,0mm (loại mối nối cơ học), cho phép người cài đặt:
1. Xử lý bề mặt trong nhà trong vòng 2 phút – không cần epoxy, không đánh bóng, không cần lò nướng
2. Đạt được IL điển hình ≤0,25dB với việc căn chỉnh rãnh chữ V được nâng cấp
3. Duy trì tính linh hoạt cho việc định tuyến trong nhà theo mét cuối cùng
Tủ ngoài trời → Dây nối sẵn chống nước (đầu IP68) → Hộp chuyển tiếp → Đầu nối nhanh 5,0 mm (đầu trường) → ONU trong nhà
Đầu cuối tại nhà máy cung cấp kết nối ngoài trời được làm sẵn, trong khi đầu được chuẩn bị tại hiện trường cho phép cáp thích ứng với phần trong nhà theo bố cục lắp đặt thực tế.
Quá trình chấm dứt hiện trường thường bao gồm tước vỏ, làm sạch sợi, lắp vào đầu nối cơ khí tương thích và kiểm tra đầu nối. Thời gian cài đặt thực tế phụ thuộc vào thiết kế đầu nối, kinh nghiệm của người cài đặt và điều kiện địa điểm.
|
Tính năng |
Lợi ích |
|
Xếp hạng IP68 |
Ngâm 1,5m, 30 phút – độ bền ngoài trời thực sự |
|
Nhà máy kết thúc trước |
Không cần epoxy, không cần đánh bóng - sẵn sàng triển khai |
|
Kết thúc chuẩn bị tại hiện trường |
Đã tước sẵn đầu nối nhanh FTTH 5.0mm |
|
Cáp φ5.0mm |
G.657.A1 Sợi không nhạy cảm với uốn cong |
|
Phạm vi nhiệt độ |
-40°C đến +85°C, chống tia cực tím hơn 20 năm |
|
Có thể tùy chỉnh |
Chiều dài lên tới 500m, đầu nối, áo khoác, nhãn hiệu |
|
tham số |
Đặc điểm kỹ thuật |
|
Đường kính cáp |
Sợi đơn tròn φ5,0mm (± 0,1mm) |
|
Chế độ sợi |
Chế độ đơn 9/125μm · G.657.A1 |
|
Đầu nối nhà máy |
SC / LC / FC với mức niêm phong IP68 |
|
Cuối trường |
Đã tước sẵn đầu nối nhanh FTTH 5.0mm |
|
Mất chèn |
.30,3dB (chuẩn. 0,2dB) |
|
Trả lại tổn thất |
UPC ≥50dB / APC ≥55dB |
|
Đánh giá chống thấm nước |
IP68 (IEC 60529) |
|
Độ bền kéo |
≥100N |
|
Kháng nghiền |
≥1000N/10cm |
|
Tối thiểu. Bán kính uốn cong |
100mm (lắp đặt) |
|
Nhiệt độ hoạt động |
-40°C đến +85°C |
|
Chất liệu áo khoác |
PE (ngoài trời) / LSZH (trong nhà) / Bọc thép (tùy chọn) |
|
Độ dài tiêu chuẩn |
10m, 20m, 30m, 50m, 100m (tùy chỉnh lên tới 500m) |
|
tham số |
Giá trị |
|
suy giảm |
.35dB/km @1310nm / .25dB/km @1550nm |
|
Chu kỳ giao phối |
500 chu kỳ, ΔIL 0,3dB |
|
Kháng nghiền |
≥1000N/10cm |
|
Cuộc sống tia cực tím |
Áo khoác PE: ngoài trời hơn 20 năm |
|
Bước chân |
Hoạt động |
|
1 |
Tuyến đầu cuối IP68 tới tủ ngoài trời |
|
2 |
Áo khoác sọc 5.0mm (chiều dài được đánh dấu trước) & sợi sạch |
|
3 |
Lắp cáp quang vào Quick Connector → đóng nắp → siết chặt phần khởi động |
|
4 |
Xác minh bằng OTDR hoặc đồng hồ đo điện - thực hiện trong vòng chưa đầy 2 phút! |
Các nhóm tại hiện trường nhận thấy làm việc với hệ thống này giống như xử lý một Dây nối chống thấm nước được kết nối trước. Mọi chi tiết đều giúp giảm phỏng đoán và tăng tốc độ triển khai, không giống như các loại cáp thả thông thường khiến người lắp đặt gặp khó khăn với các đầu nối không nhất quán.
Được sử dụng cho các đoạn thả ngoài trời và chuyển tiếp từ ngoài trời sang trong nhà, nơi cần có kết nối cáp quang kín.
Thích hợp cho các kết nối cáp quang xung quanh tủ di động nhỏ, thiết bị từ xa và cơ sở hạ tầng liên lạc ngoài trời khác.
Cung cấp kết nối cáp quang được bảo vệ cho các hệ thống giám sát được lắp đặt trong môi trường ngoài trời hoặc lộ thiên.
Các cụm cáp được kết nối sẵn có thể đơn giản hóa công việc thay thế và khôi phục tại hiện trường trong đó thời gian lắp đặt và tính nhất quán của đầu nối là rất quan trọng.
Thích hợp cho các liên kết sợi giữa thiết bị ngoài trời, tủ và hệ thống điều khiển hoặc thông tin liên lạc trong nhà.
Cáp có thể được cấu hình cho các dự án kết hợp các yêu cầu định tuyến trên không, ngoài trời và trong nhà.
Mỗi bộ phận lắp ráp đều trải qua thử nghiệm quang học 100% (IL/RL) và thử nghiệm rò rỉ áp suất IP68 trước khi xuất xưởng.
Với hơn 10 năm kinh nghiệm là Nhà sản xuất Dây nối chống nước phục vụ các nhà mạng toàn cầu, chúng tôi duy trì hoạt động sản xuất được chứng nhận ISO 9001 với khả năng truy xuất nguồn gốc đầy đủ.
Tùy chỉnh OEM-loại sơn bóng đầu nối, màu vỏ, đánh dấu bằng laze, ghi nhãn tùy chỉnh-có sẵn mà không ảnh hưởng đến tiêu chuẩn chất lượng Dây nối sẵn chống thấm nước mà khách hàng của chúng tôi mong đợi.
Cấu hình tiêu chuẩn sử dụng sợi không nhạy cảm với uốn cong 9/125 μm G.657.A1 chế độ đơn, phù hợp để định tuyến sợi khi cần giảm độ nhạy uốn cong.
Đầu ngoài trời được kết cuối tại nhà máy có thể được cấu hình bằng đầu nối SC, LC hoặc FC, tùy thuộc vào yêu cầu của dự án.

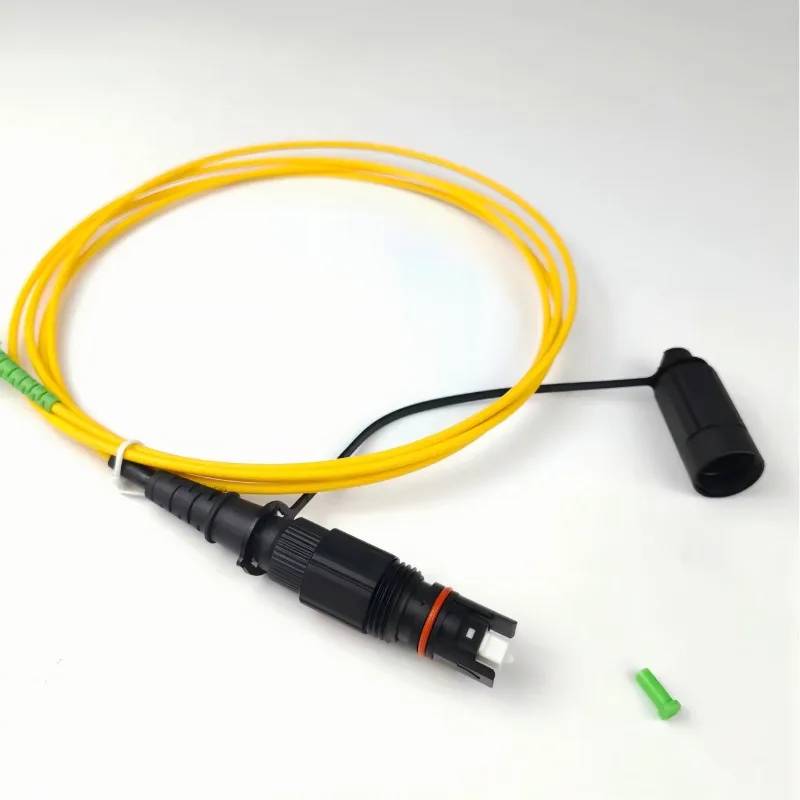

Đầu nối ngoài trời có cấu hình kín được xếp hạng IP68 dành cho các ứng dụng yêu cầu bảo vệ chống nước và bụi xâm nhập.
Đúng. Đầu được chuẩn bị tại hiện trường được thiết kế để sử dụng với Đầu nối nhanh FTTH 5,0 mm tương thích. Khả năng tương thích của đầu nối phải được xác nhận trước khi cài đặt.
Chiều dài phổ biến bao gồm 10 m, 20 m, 30 m, 50 m và 100 m. Độ dài tùy chỉnh có thể được cung cấp, với cấu hình có sẵn lên tới 500 m tùy theo yêu cầu về cáp và đầu nối.
Phạm vi nhiệt độ hoạt động được chỉ định là -40°C đến +85°C.
Đúng. Tùy thuộc vào dự án, việc tùy chỉnh có thể bao gồm chiều dài cáp, loại đầu nối, kiểu đánh bóng, kết cấu vỏ, màu vỏ và nhãn sản phẩm.
