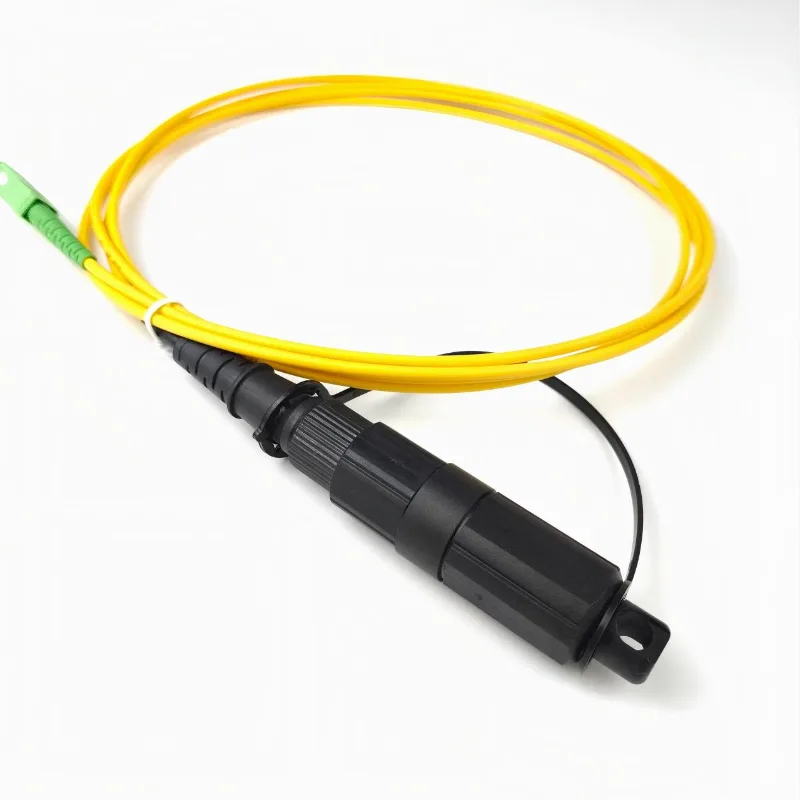

Dây vá chống nước IP68

Được sản xuất bởi Ninh Ba Yuanyi, nhà sản xuất và cung cấp linh kiện sợi quang chuyên nghiệp tại Trung Quốc, Dây nối chống nước IP68 được sản xuất thông qua quá trình lắp ráp đầu nối có kiểm soát, đánh bóng, kiểm tra và thử nghiệm quang học sợi. Mỗi dây hoàn thiện đều được kiểm tra riêng trước khi xuất xưởng để duy trì hiệu suất quang học và đầu nối nhất quán.

Dây vá chống nước IP68 là gì?

Dây nối chống nước IP68 là cụm cáp quang ngoài trời được kết thúc trước được thiết kế cho mạng FTTH, điểm phân phối ngoài trời, mạng truy cập và các hệ thống lắp đặt khác yêu cầu kết nối sợi đáng tin cậy trong môi trường lộ thiên.

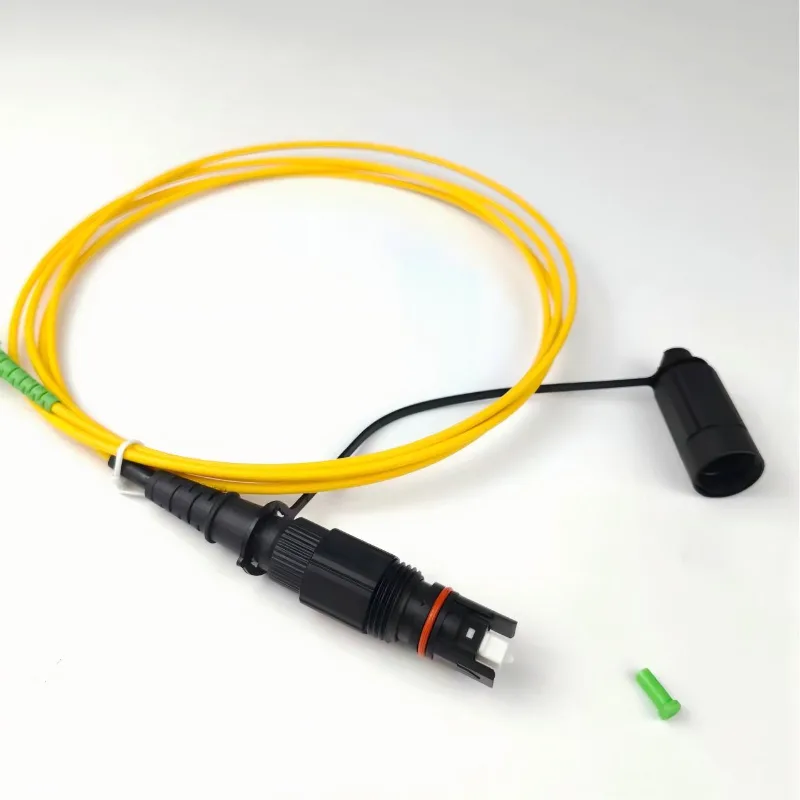

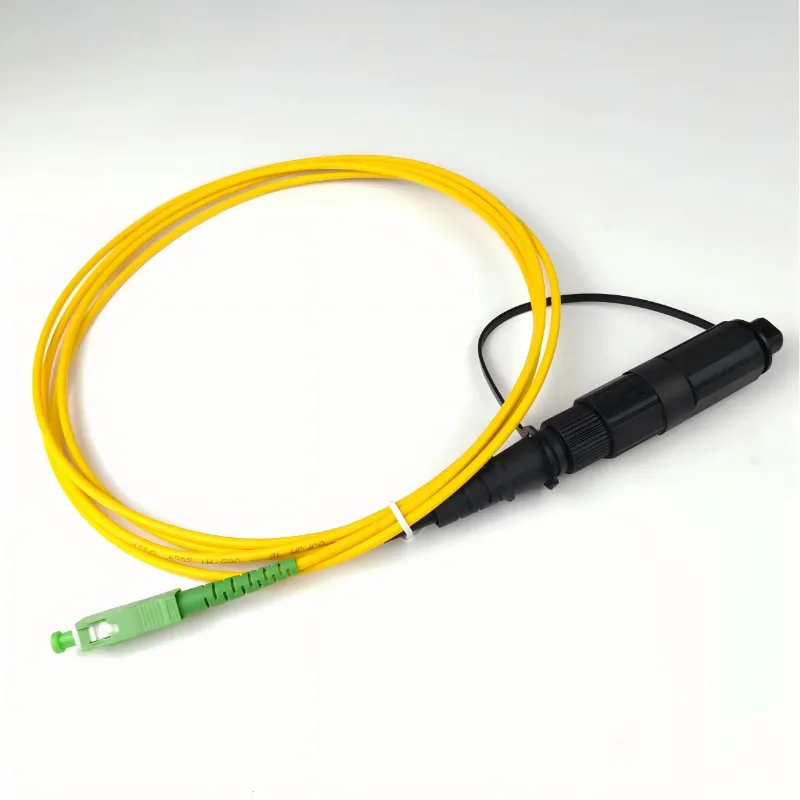

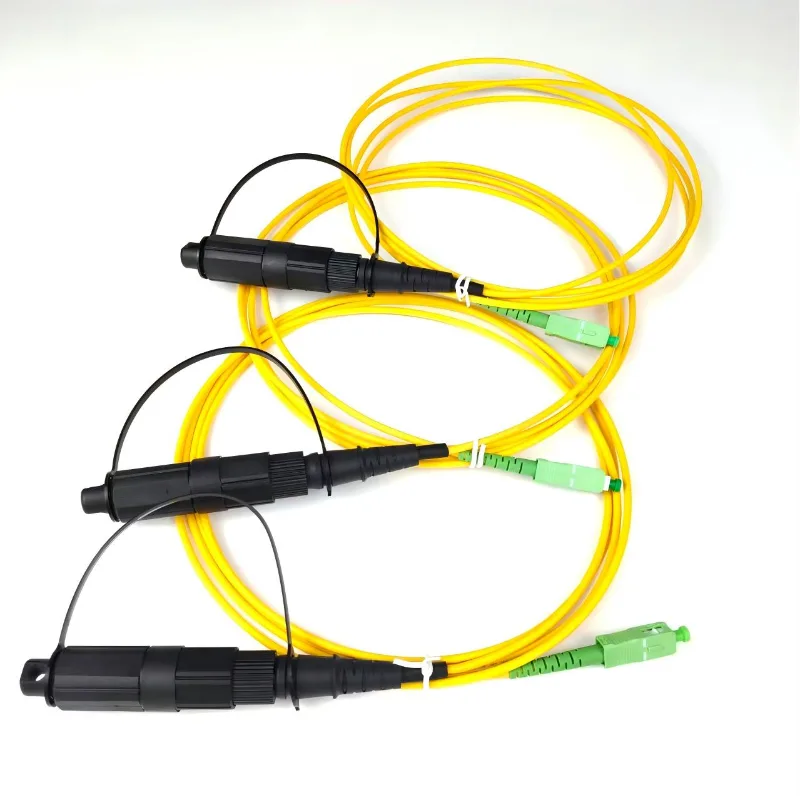

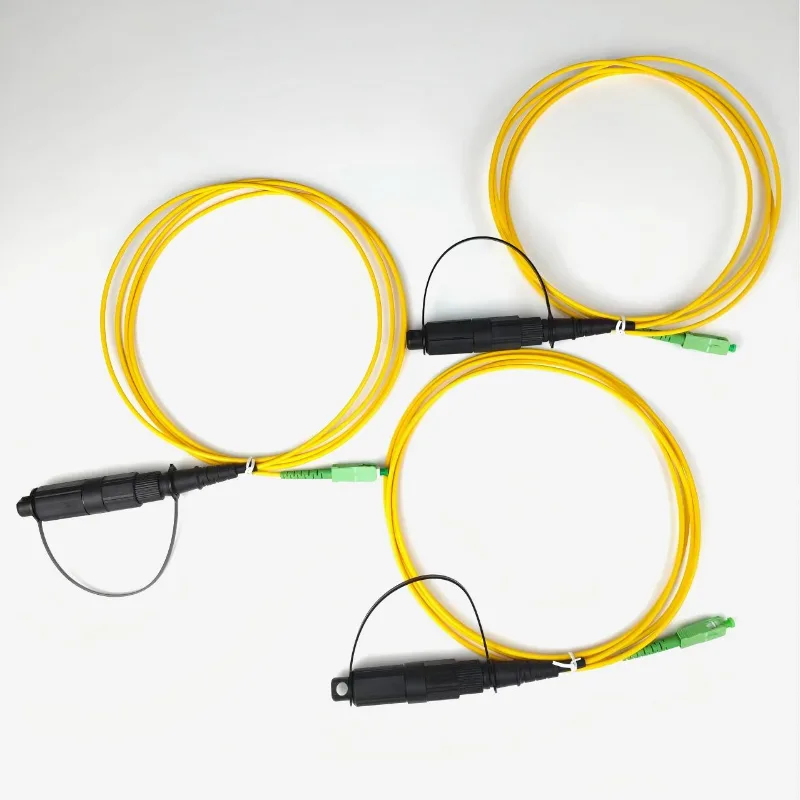

Bộ phận này kết hợp đầu nối chống nước nam IPSC được xếp hạng IP68 với đầu nối SC/APC tiêu chuẩn. Đầu nối ngoài trời được trang bị nắp chống bụi có dây buộc để bảo vệ kết nối khỏi bụi và hơi ẩm khi không sử dụng. Cấu hình sợi tiêu chuẩn sử dụng sợi quang đơn mode OS2, trong khi sợi không nhạy cảm với uốn cong G.657.A1 có sẵn để cài đặt với các yêu cầu định tuyến chặt chẽ hơn.

Thông số kỹ thuật vật liệu kết cấu

1. Thông số đầu nối

2. Thông số kỹ thuật của cáp quang

Lõi sợi: Sợi đơn chế độ OS2, 9/125μm, tuân thủ G.652D; Tùy chọn sợi không nhạy cảm với uốn cong G.657.A1 để định tuyến ống dẫn hẹp

Áo khoác ngoài: Vật liệu halogen không khói LSZH; áo khoác màu vàng theo tiêu chuẩn, áo khoác ngoài trời PE màu đen có sẵn theo yêu cầu

Cáp OD: Dây vá đơn giản 3,0 mm tiêu chuẩn / cáp tròn ngoài trời 5,0 mm / cáp thả tương thích; đường kính ngoài tùy chỉnh có sẵn cho các dự án đặc biệt

Chiều dài kho tiêu chuẩn: 1m, 2m, 3m, 5m, 10m; bất kỳ chiều dài không chuẩn nào được hỗ trợ bởi sản xuất tùy chỉnh của nhà máy

Hiệu suất quang học (Điều kiện thử nghiệm: Nhiệt độ môi trường xung quanh 23oC)

Các tính năng chính

· Đầu nối ngoài trời chống nước IP68 dành cho môi trường ngoài trời đòi hỏi khắt khe

· Thiết kế được kết thúc trước để cài đặt và kết nối hiện trường nhanh hơn

· Đầu nối SC/APC để tương thích với giao diện cáp quang tiêu chuẩn

· Sợi quang đơn mode OS2 9/125 μm theo tiêu chuẩn

· Tùy chọn sợi G.657.A1 để định tuyến chặt chẽ hơn và cài đặt mật độ cao hơn

· Tổn hao chèn ≤0,30 dB

· Tổn hao phản hồi APC ≥60 dB

· Nhiệt độ hoạt động: -40°C đến +75°C

· Tương thích với cáp vá đơn giản 3,0 mm, cáp tròn ngoài trời 5,0 mm và cáp thả sợi

· Có sẵn chiều dài cáp tùy chỉnh, loại sợi, vỏ bọc, cấu hình đầu nối và nhãn hiệu OEM

· Kiểm tra quang học 100% đối với các bộ phận đã hoàn thiện

Ứng dụng điển hình

Dây vá chống nước IP68 phù hợp với:

· Mạng truy cập FTTH

· Hộp phân phối cáp quang ngoài trời

· Thiết bị đầu cuối truy cập cáp quang

· Trạm cơ sở và cơ sở hạ tầng viễn thông

· Tủ liên lạc ngoài trời

· Lắp đặt cáp quang trên không và bên đường

· Các kết nối sợi tiếp xúc với mưa, bụi và thay đổi nhiệt độ

· Triển khai cáp quang ngoài trời được kết thúc trước

Độ tin cậy về cơ khí & môi trường

1 Hiệu suất cơ học

Độ bền kéo: Lực căng dọc trục tĩnh ≥100N; mức tăng tổn thất quang ＜ 0,1dB sau khi loại bỏ tải, thích hợp cho việc xây dựng kéo ngoài trời

Khả năng chống uốn: 1000 chu kỳ uốn động ở bán kính 10mm với mức dao động tổn hao ＜0,1dB; Bán kính uốn lắp đặt tối thiểu ≥10×đường kính ngoài của cáp; Bán kính uốn tĩnh dài hạn ≥15 × cáp OD

Tuổi thọ chu kỳ kết nối: ≥500 chu kỳ kết nối đối với đầu nối chống nước IPSC; ≥1000 chu kỳ cho đầu nối SC/APC mà không làm giảm hiệu suất quang học

Khả năng chống va đập bên: Chịu được áp lực ngang 1000N/100mm, không bị nứt vỏ hoặc đứt sợi bên trong

2 Khả năng thích ứng với môi trường (Fit Global Climate Zone)

Nhiệt độ hoạt động: -40oC ~ +75oC, thích hợp cho việc triển khai ngoài trời nhiệt đới nhiệt độ cao và Bắc Âu lạnh giá

Nhiệt độ bảo quản: -50oC ~ +85oC, không bị lão hóa linh kiện trong quá trình vận chuyển đường biển đường dài trong thùng kín

Lão hóa do nhiệt ẩm: lưu trữ 1000 giờ ở nhiệt độ 85oC & 85%RH, không rò rỉ nước bên trong vỏ kín, mức tăng tổn thất ≤0,2dB

Khả năng chống tia cực tím: Thử nghiệm phơi nhiễm tia cực tím trong 2000 giờ mà không bị nứt vỏ hoặc hỏng độ đàn hồi của vòng đệm, đảm bảo tuổi thọ lâu dài khi lắp đặt ngoài trời

Cấu hình và tùy chỉnh sản phẩm

5.1 Quy tắc mã hóa mẫu (Dễ dàng cho khách hàng toàn cầu đặt hàng)

Ví dụ về mô hình: YY-IPSC-OS2-APCAPC-2M Giải thích: YY = Nhà máy Yuanyi Ninh Ba, IPSC = Loại đầu nối chống nước, OS2 = Sợi quang đơn mode, APCAPC = Cả hai đầu APC Ba Lan, 2M = Chiều dài cáp 2 mét

5.2 Tùy chọn tùy chỉnh tại nhà máy

Thay đổi bề mặt: Đầu nối màu xanh SC/UPC có sẵn cho đầu đuôi lợn để đáp ứng các yêu cầu về tổn thất hoàn trả khác nhau

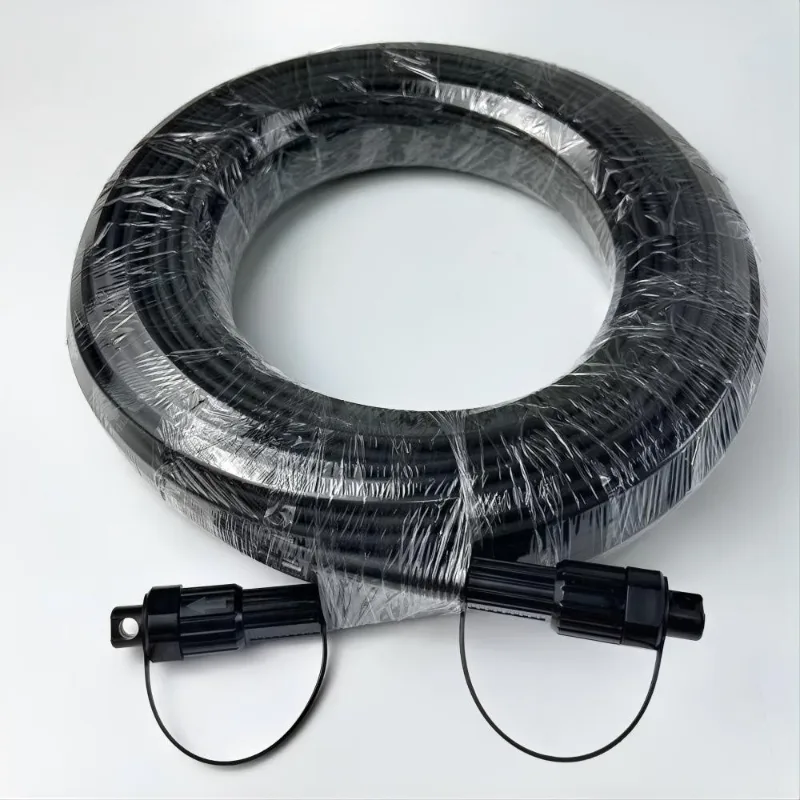

Nâng cấp loại cáp: Tương thích với dây vá 3,0mm, cáp tròn ngoài trời 5,0mm hoặc cáp thả – chọn theo nhu cầu triển khai

Nâng cấp áo khoác: Áo khoác cải tiến chống loài gặm nhấm, áo khoác PE màu đen chịu được thời tiết để chôn cất trực tiếp và môi trường khắc nghiệt trên không

Nâng cấp sợi đặc biệt: G.657.A1 sợi siêu không nhạy khi uốn cong dành cho đường ống hẹp và hệ thống dây điện dày đặc

Xây dựng thương hiệu OEM: In tùy chỉnh với logo của khách hàng, mã vạch tài sản dự án & mã theo dõi lô; hỗ trợ bao bì nhãn trắng trung tính

5.3 Hướng dẫn cài đặt

Trước khi kết nối

Làm sạch ống nối gốm bằng khăn lau quang học không có xơ thích hợp trước khi ghép nối. Bụi hoặc ô nhiễm trên bề mặt cuối có thể làm tăng tổn thất chèn và giảm độ tin cậy của kết nối.

Kết nối kết nối chống nước

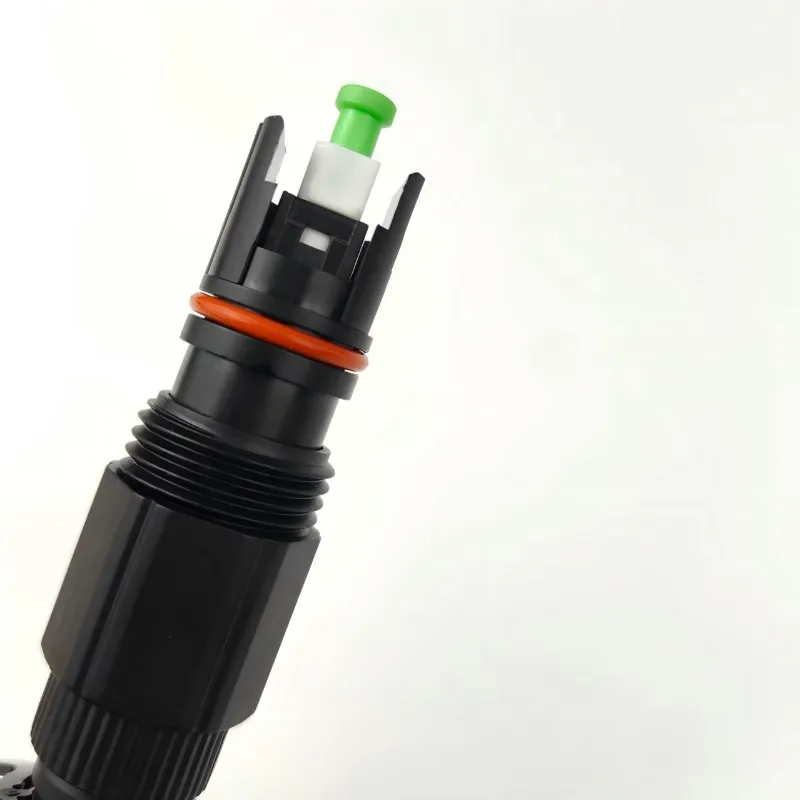

Đảm bảo khu vực bịt kín sạch sẽ và được đặt đúng vị trí. Siết chặt hoàn toàn đầu nối IPSC theo thiết kế đầu nối để đảm bảo cấu trúc bịt kín được gắn chính xác.

Định tuyến cáp

Tránh uốn cong sắc nét, lực kéo quá mức và tải trực tiếp lên thân đầu nối. Trong quá trình lắp đặt, hãy tác dụng lực kéo vào cáp ở nơi thích hợp thay vì sử dụng đầu nối làm điểm kéo.

Kết nối không sử dụng

Giữ nắp chắn bụi có dây buộc và phích cắm chống bụi của đầu nối được lắp đúng cách khi không sử dụng đầu nối. Điều này giúp bảo vệ giao diện quang khỏi bụi, hơi ẩm và các chất gây ô nhiễm khác.

Đóng gói và xuất khẩu

Dây nối chống nước IP68 được đóng gói theo chiều dài cáp, cấu hình đầu nối và yêu cầu vận chuyển.

Bao bì bên trong

Mỗi dây vá sợi có thể được đóng gói riêng trong túi PE bảo vệ hoặc gói tùy chỉnh để giảm ô nhiễm và hư hỏng trong quá trình xử lý.

Bao bì bên ngoài

Thùng carton xuất khẩu sử dụng vật liệu đóng gói dạng sóng phù hợp để bảo vệ các bộ phận trong quá trình vận chuyển nội địa, vận tải đường biển, vận tải hàng không và các quy trình hậu cần khác.

Tài liệu

Hồ sơ kiểm tra, danh sách đóng gói và các tài liệu xuất khẩu khác có thể được cung cấp theo yêu cầu đặt hàng và điểm đến.

Tại sao chọn Ninh Ba Yuanyi

Ninh Ba Yuanyi chuyên về các thành phần thụ động sợi quang và cụm sợi quang kết thúc trước cho các ứng dụng viễn thông và FTTH.

Đối với người mua tìm nguồn cung ứng dây vá cáp quang chống nước IP68 từ Trung Quốc, công ty cung cấp:

· Sản xuất và lắp ráp nội bộ

· Quy trình đánh bóng và đầu nối được kiểm soát

· Kiểm tra quang học 100% các bộ phận đã hoàn thiện

· Cấu hình cáp tiêu chuẩn và tùy chỉnh

· Hỗ trợ OEM và nhãn hiệu riêng

· Độ dài và cách đóng gói cáp linh hoạt

· Hỗ trợ cho các đơn đặt hàng số lượng lớn và theo dự án
